티탄
1등급 - UNS R50250, 2등급 - UNS R50400, 5등급 - UNS R56400
7등급 - UNS R52400, 9등급 - UNS R56320, 12등급 - UNS R53400

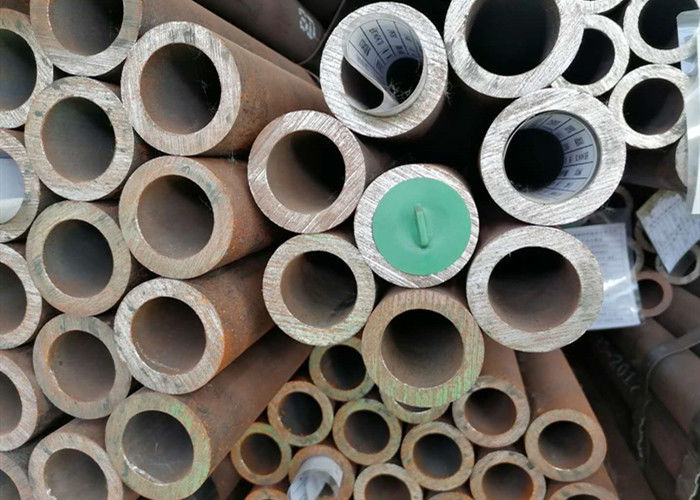

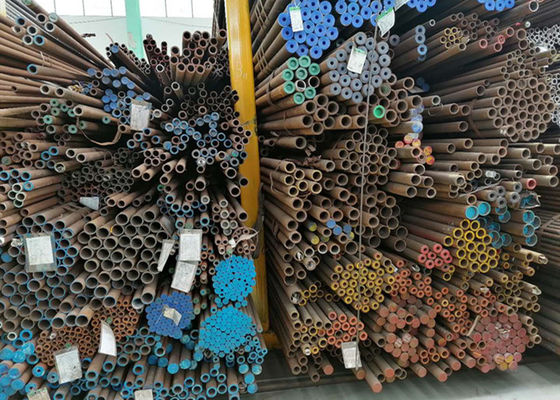

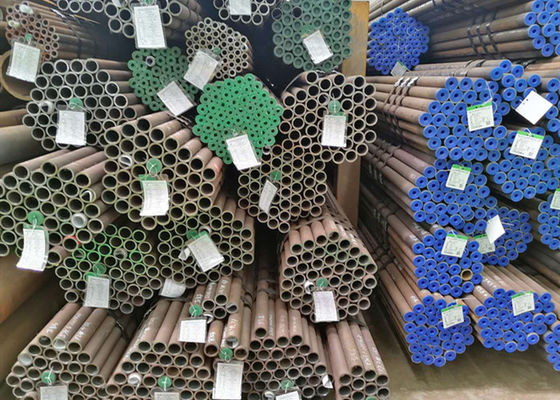

티타늄 심리스 튜빙

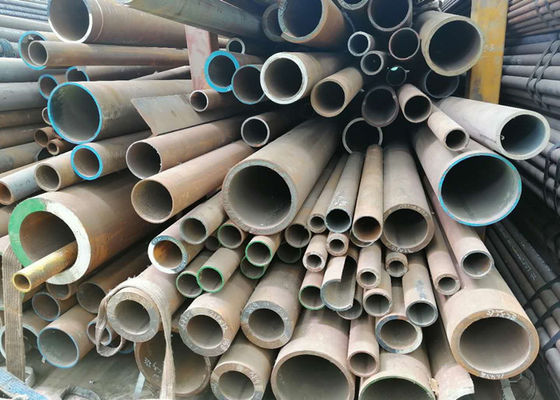

티타늄 이음매 없는 파이프
티타늄 라운드 바
티타늄 플레이트/시트
티타늄 심리스 및 용접 맞대기 용접 피팅
티타늄 특수 단조품
지금 합금 튜빙, 심리스 및 용접 파이프, 맞대기 용접 피팅, 플랜지, 라운드 바 및 플레이트 티타늄 제품을 포함한 티타늄 소재의 다양한 제품을 제공합니다.
티탄
상업적으로 순수 및 합금
|
관 재료
원활한 |
1/16" - 1 1/2" 외경 |
0.016" - 0.125" 무게 |
| 3mm - 40mm 외경 |
0.5mm - 3.0mm 중량 |
관 재료
용접 |
1/2" - 4" 외경 |
0.028" - 0.250" 무게 |
| 12mm - 100mm 외경 |
1.0mm - 6.0mm 중량 |
파이프
원활한 및 용접 |
1/2" - 36" |
Sch 10S부터 Sch 40S까지 |
맞대기 용접 피팅
원활한 및 용접 |
1/2" - 36" |
Sch 10S부터 Sch 40S까지 |
플랜지
WN & 블라인드 |
1/2" - 36" |
Sch 10S부터 Sch 40S까지
150파운드 |
| 라운드 바 |
1/2" - 12" |
| 플레이트 |
1/8" - 1" 두께 |
전례 없는 강도, 가벼움, 안정적이고 풍부한 시장 및 비부식성 특성으로 인해 티타늄은 항공 우주, 에너지 생산 및 운송, 산업 및 의료, 레저 및 소비재, 특히 골프 클럽 및 자전거 프레임에서 선택되는 금속으로 부상했습니다.또한 티타늄의 강도와 가벼움으로 인해 현재 자동차 산업에서 티타늄을 테스트하고 있으며, 커넥팅 로드 및 움직이는 부품에 티타늄을 사용함으로써 상당한 연비 효율을 얻을 수 있음을 발견했습니다.
티타늄의 장점
- 고강도,
- 피팅에 대한 높은 저항, 틈새 부식 저항.
- 응력 부식 균열, 부식 피로 및 침식에 대한 높은 내성,
- 피팅이나 플랜지가 없는 복잡한 배관 굽힘을 위한 냉간 굽힘
- 고강도 대 중량비,
- 무게 절약 가능성
- 낮은 모듈러스, 높은 파괴 인성 및 피로 저항
- 권취 및 해저 부설에 적합
- 고온/건조 및 저온/습식 산성 가스 부하를 견딜 수 있는 능력
- 고온 산성 증기 및 염수의 부식 및 침식 작용에 대한 우수한 내성
- 작업성 및 용접성 양호
티타늄 응용 분야
- 항공우주
- 담수화 플랜트에서 선택되는 재료,
- 증기 콘덴서
- 펄프 및 제지 공장(염소산염 표백 시설)
- 공정 장비 및 배관
- 연도 가스 탈황 설비
- 잔류성 또는 유해 유기성 폐기물 처리 시스템
- 해수 관리 시스템,
- 염화물이 포함된 용액을 취급하는 공정 산업,
- 플랜지, 피팅, 밸브, 열교환기, 라이저 및 파이프라인
- 스포츠, 건축 자재, 의료 산업 및 액세서리.
| UNS R50250 1등급 |
| 탄소 |
철 |
수소 |
질소 |
산소 |
티탄 |
|
|
|
|
| 최대 0.10 |
최대 0.20 |
최대 0.015 |
최대 0.03 |
최대 0.18 |
남은 |
|
|
|
|
| UNS R50400 2등급 |
| 탄소 |
철 |
수소 |
질소 |
산소 |
티탄 |
|
|
|
|
| 최대 0.10 |
최대 0.30 |
최대 0.015 |
최대 0.03 |
최대 0.25 |
남은 |
|
|
|
|
| UNS R50550 3등급 |
| 탄소 |
철 |
수소 |
질소 |
산소 |
티탄 |
| 최대 0.10 |
최대 0.30 |
최대 0.015 |
최대 0.05 |
최대 0.35 |
남은 |
| 기타 각 최대 0.1, 총계 최대 0.4 |
| UNS R50700 4등급 |
| 탄소 |
철 |
수소 |
질소 |
산소 |
티탄 |
| 최대 0.10 |
최대 0.50 |
최대 0.015 |
최대 0.05 |
최대 0.40 |
남은 |
| 기타 각 최대 0.1, 총계 최대 0.4 |
| UNS R56400 5등급 |
| 알류미늄 |
탄소 |
철 |
수소 |
질소 |
산소 |
바나듐 |
티탄 |
|
|
| 5.5 - 6.75 |
최대 0.10 |
최대 0.40 |
최대 0.015 |
최대 0.05 |
최대 0.20 |
3.5 - 4.5 |
남은 |
|
|
| UNS R52400 7등급 |
| 탄소 |
철 |
수소 |
질소 |
산소 |
티탄 |
| 최대 0.10 |
최대 0.30 |
최대 0.015 |
최대 0.03 |
최대 0.25 |
남은 |
| 기타: Pd 0.12-0.25 |
| UNS R56320 9 학년 |
| 알류미늄 |
탄소 |
철 |
수소 |
질소 |
산소 |
바나듐 |
티탄 |
|
|
| 2.5 - 3.5 |
최대 0.05 |
최대 0.25 |
최대 0.013 |
최대 0.02 |
최대 0.12 |
2.0 - 3.0 |
남은 |
|
|
| UNS R52250 11학년 |
| 탄소 |
철 |
수소 |
질소 |
산소 |
티탄 |
| 최대 0.10 |
최대 0.20 |
최대 0.015 |
최대 0.03 |
최대 0.18 |
남은 |
| 기타: Pd 0.12-0.25 |
| UNS R53400 12학년 |
| 탄소 |
철 |
수소 |
몰리브덴 |
질소 |
니켈 |
산소 |
티탄 |
|
|
| 최대 0.08 |
최대 0.30 |
최대 0.015 |
0.2 - 0.4 |
최대 0.03 |
0.6 - 0.9 |
최대 0.25 |
남은 |
|
|
| UNS R52402 16학년 |
| 탄소 |
철 |
수소 |
질소 |
산소 |
보장 |
| 최대 0.10 |
최대 0.30 |
최대 0.010 |
최대 0.03 |
최대 0.25 |
0.04 - 0.08 |
| 기타: 잔차 각 최대 0.1, 총계 최대 0.4 |
| 상표명 |
UNS |
티타늄 산업 사양 |
화학적 구성 요소 |
최소 인장
(세종학당) |
최소 수율
(세종학당) |
경도 |
탄성 계수 |
포아송의 비율 |
| 1 학년 |
UNS R50250 |
AMS AMS-T-81915
ASTM F67(1), B265(1), B338(1), B348(1), B381(F-1), B861(1), B862(1), B863(1), F467(1), F468(1 ), F1341
밀스펙MIL-T-81556 |
씨 최대 0.10
철 최대 0.20
에이 최대 0.015
엔 최대 0.03
영형 최대 0.18
티 남은 |
35 |
25 |
14.9 |
103GPa |
0.34-0.40 |
| 2학년 |
UNS R50400 |
AMS 4902, 4941, 4942, AMS-T-9046
ASTM F67(2), B265(2), B337(2), B338(2), B348(2), B367(C-2), B381(F-2), B861(2), B862(2), B863 (2), F467(2), F468(2), F1341
밀스펙MIL-T-81556
SAE J467(A40) |
씨 최대 0.10
철 최대 0.30
에이 최대 0.015
엔 최대 0.03
영형 최대 0.25
티 남은 |
50 |
40 |
14.9 |
103GPa |
0.34-0.10 |
| 5학년 |
UNS R56400 |
AMS 4905, 4911, 4920, 4928, 4930, 4931, 4932, 4934, 4935, 4954, 4963, 4965, 4967, 4993, AMS-T-9046, AMS-T-9046, AMS-T-9046, AMS-1
ASTMB265(5), B348(5), B367(C-5), B381(F-5), B861(5), B862(5), B863(5), F1472
AWS A5.16 (ERTi-5)
밀스펙 MIL-T-81556 |
일체 포함 최대 5.5-6.75
씨 최대 0.10
철 최대 0.40
에이 최대 0.015
엔 최대 0.05
영형 최대 0.20
티 남은
V 3.5-4.5 |
130 |
120 |
16.4 |
114GPa |
0.30-0.33 |
| 7학년 |
UNS R52400 |
ASTMB265(7), B338(7), B348(F-7), B861(7), B862(7), B863(7), F467(7), F468(7) |
씨 최대 0.10
철 최대 0.30
에이 최대 0.015
엔 최대 0.03
영형 최대 0.25
티 남은
다른 Pd 0.12-0.25 |
50 |
40 |
14.9 |
103GPa |
- |
| 9학년 |
UNS R56320 |
AMS 4943, 4944, 4945, AMS-T-9046
저 같은SFA5.16(ERTi-9)
ASTMB265(9), B338(9), B348(9), B381(9), B861(9), B862(9), B863(9)
AWS A5.16(ERTi-9) |
일체 포함 2.5-3.5
씨 최대 0.05
철 최대 0.25
에이 최대 0.013
엔 최대 0.02
영형 최대 0.12
티 남은
V 2.0-0-3.0 |
90 |
70 |
13.1 |
107GPa |
0.34 |
| 12학년 |
UNS R53400 |
ASTMB265(12), B338(12), B348(12), B381(F-12), B861(12), B862(12), B863(12) |
씨 최대 0.08
철 최대 0.30
에이 최대 0.015
모 0.2-0.4
엔 최대 0.03
니 0.6-0.9
영형 최대 0.25
티 남은 |
70 |
50 |
14.9 |
103GPa |
- |
대부분의 티타늄 등급은 다양한 기계적 특성, 내열성, 전도성, 미세 구조, 크리프, 연성, 내식성 등
티타늄 혜택
고강도,
피팅에 대한 높은 내성, 틈새 내식성,
응력 부식 균열, 부식 피로 및 침식에 대한 높은 내성,
피팅이나 플랜지가 없는 복잡한 배관 굽힘을 위한 냉간 굽힘,
높은 강도 대 중량비.
체중 감량 가능성,
낮은 모듈러스, 높은 파괴 인성 및 피로 저항,
권취 및 해저 부설에 적합,
고온/건조 및 저온/습식 산성 가스 부하를 견딜 수 있는 능력,
고온 산성 증기 및 염수의 부식 및 침식 작용에 대한 우수한 내성,
작업성과 용접성이 좋다.
티타늄 화학 성분
팔라듐(Pd) 및 루테늄(Ru), 니켈(Ni) 및 몰리브덴(Mo)은 특히 티타늄이 직면할 수 있는 약간 감소하는 환경에서 내식성을 크게 향상시키기 위해 순수 티타늄 유형에 추가할 수 있는 원소입니다. 금속 표면에 필요한 보호 산화 피막을 형성하기 위한 조건이 충분하지 않기 때문에 몇 가지 문제가 있습니다.표면에 안정적이고 실질적으로 비활성인 보호 산화막의 형성은 그렇지 않으면 티타늄의 탁월한 내식성의 비밀입니다.
상업적으로 순수한 티타늄의 기계적 특성은 실제로 다양한 수준의 산소와 질소에 "합금"하여 약 290에서 550MPa 사이의 다양한 강도 수준을 얻음으로써 제어됩니다.더 높은 강도 수준의 합금 원소(예: Al 및 V)를 추가해야 합니다.Ti 3AL 2.5V는 풀림 상태에서 인장 강도가 최소 620MPa이고 냉간 가공 및 응력 완화 상태에서 인장 강도가 최소 860MPa입니다.CP-티타늄 등급은 명목상 구조가 모두 알파인 반면 많은 티타늄 합금은 2상 알파 + 베타 구조를 가지고 있습니다.전체 베타 상 구조를 갖는 고합금 첨가물을 포함하는 티타늄 합금도 있습니다.알파 합금은 강도를 높이기 위해 열처리할 수 없지만 2.5% 구리를 추가하면 알루미늄-구리와 유사한 방식으로 용액 처리 및 노화에 반응하는 재료가 됩니다.
티타늄 밀도
티타늄은 강철보다 46% 이상 가볍습니다.비교 분석을 위해 알루미늄은 약 0.12lbs/cu.in, 강철은 약 0.29lbs/cu.in, 티타늄은 약 0.16lbs/cu.in입니다.
티타늄 내식성
티타늄의 뛰어난 내식성은 표면에 단단히 밀착되는 산화피막이 형성되어 있기 때문입니다.손상되면 이 얇고 보이지 않는 층이 즉시 재형성되어 해수 및 모든 자연 환경의 부식 공격에 완전히 저항하는 표면을 유지합니다.이 산화물은 부식에 매우 강하기 때문에 티타늄 부품은 수년간의 사용 후에도 새 것처럼 보이는 경우가 많습니다.
|
