OD 54MM 에이치형 이음새가 없는 ASME 보일러 핀 관
Product Details
| 타입: | 탄미익 관, 열교환기 관 | 색: | 주문 제작됩니다 |
|---|---|---|---|
| 패키지: | 뭉치, 등에서 강철 구조를 가진 나무로 되는 케이스. | 용접: | 고주파 용접 |
| 보증: | 1년이요 | 기능: | 열교환기 |
| 강조하다 |
ASME 보일러 핀 관,OD 54MM 보일러 핀 관,이음새가 없는 보일러 핀 관 |
||
Product Description
고능률 H 유형 이음새가 없는 보일러 탄미익 관 열교환 관
제품소개
핀 튜브는 외부 표면 주위에 작은 핀이 있는 튜브입니다.
이 핀은 필터 역할과 튜브 내부의 재료에서 외부 공간으로 또는 그 반대로 열을 전달하는 메커니즘입니다.핀 튜브는 튜브의 벽을 통해 뜨거운 유체에서 더 차가운 유체로 열을 전달해야 하는 응용 분야에 사용됩니다.

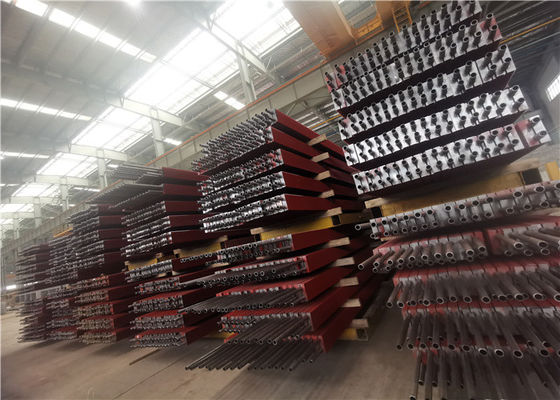

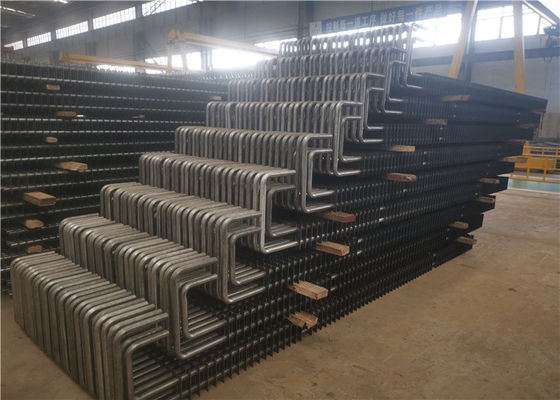

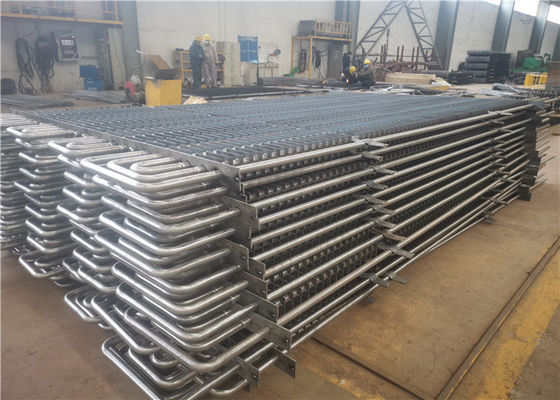

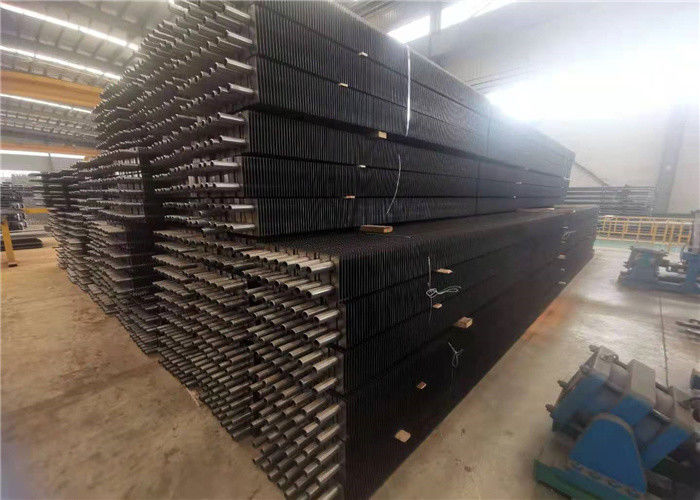

H 핀 튜브에는 두 개의 강철 디스크가 있으며 형광 튜브가 대칭으로 용접되어 핀(나비 조각의 지느러미)을 형성하여 문자 "H"처럼 보이는 모양을 만들어 효율적인 에너지 절약, 확장 가열 표면을 만듭니다. 튜브는 또한 높은 용융 용접률과 용접 인장 강도를 가지고 있습니다. H-fin Tube는 고효율, 적은 저항, 적은 마모 및 가벼운 무게를 가진 H 이코노마이저로 조립됩니다.
| 제품 | H-핀 튜브 |
| 베이스 파이프 | 용접 또는 이음매 없는 |
| 재료 | 탄소강, 합금강, 스테인리스강, 비철 합금 및 니켈 합금. |
| 애플리케이션 | H 이코노마이저, H 증발기, H 과열기, H 에어 히터 등 |
장점
1.Anti - 부식
2. 내마모성
3. 낮은 접촉 저항
4. 높은 안정성
5.먼지 축적 방지 능력
구조
우리의 제품은 고객의 요구와 상황에 따라 수정할 수 있습니다. 우리는 안전하고 신뢰할 수 있으며 효율적인 H-fin 튜브를 설계 및 제조합니다. HD BOILER는 또한 독립형 제품 품질 보증 시스템을 완료했습니다. H-fin 튜브의 생산은 다음과 같습니다. 높은 열전달 효율, 연도 가스 저항이 있으며 작은 공간에 맞게 설계되었습니다.
매개변수
| 아이템 코드 | NS | D0 | NS | δ | 시간 | NS | NS | s1 | s2 | NS | NS | 기원 후 | NS |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/m | m2/m | m2/kg | / | |
| 1 | 54 | 32 | 26 | 삼 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.505 | 0.6336 | 0.08442 | 6.3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.848 | 0.6336 | 0.08073 | 6.3 |
| 삼 | 54 | 32 | 24 | 4 | 10 | 6 | 2.4 | 1.5 | 3.3 | 8.158 | 0.6336 | 0.07766 | 6.3 |
| 4 | 56 | 32 | 26 | 삼 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.305 | 0.4989 | 0.07913 | 4.96 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.635 | 0.4989 | 0.07519 | 4.96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.951 | 0.4989 | 0.07177 | 4.96 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.102 | 0.5709 | 0.07046 | 4.78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.497 | 0.5709 | 0.06719 | 4.78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.173 | 0.4895 | 0.06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.566 | 0.4895 | 0.0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.548 | 0.4326 | 0.06606 | 3.62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.939 | 0.4326 | 0.06234 | 3.62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.51 | 0.6148 | 0.06466 | 4.66 |
| 14 | 66 | 42 | 33 | 4.5 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.945 | 0.6148 | 0.06182 | 4.66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.477 | 0.5278 | 0.06226 | 4 |
| 16 | 66 | 42 | 33 | 4.5 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.908 | 0.5278 | 0.05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2.8 | 1.8 | 3.6 | 7.761 | 0.4669 | 0.06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4.5 | 12 | 13 | 2.8 | 1.8 | 3.6 | 8.191 | 0.4669 | 0.057 | 3.54 |
증명서
회사 소개
1985년에 설립된 Zhangjiagang Hua Dong Boiler Co.,Ltd.(HD Boiler로 거래), 발전소 생산;산업;열을 낭비하다;폐기물 소각;바이오매스;유기 열 운반체 및 전기 증기 보일러.광범위한 가열 표면과 결합된 HD 보일러는 보일러 설계, 제작, 설치, 유지보수 및 보일러 압력 부품 교체를 포함한 독특한 서비스를 시장에 제공합니다.
1. 200,000 평방 미터의 제작 면적
2. 150명의 엔지니어
3. 600 코드 용접기
4. 면허 검사관 60명(NDT 레벨 III 강사)
5. 보일러 설계 및 제조에 대한 Class-A 라이선스
6. ISO 9001:2008 품질 시스템
7. 전력보일러 ASME 인증
8. ASME 'S', 'U' 및 NB 스탬프 인증
