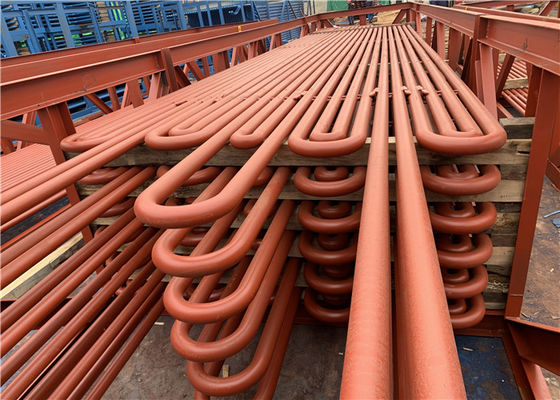

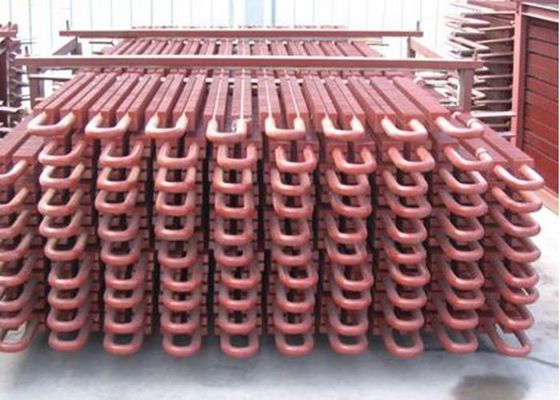

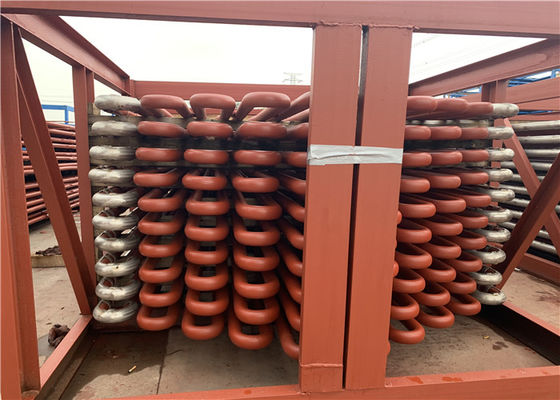

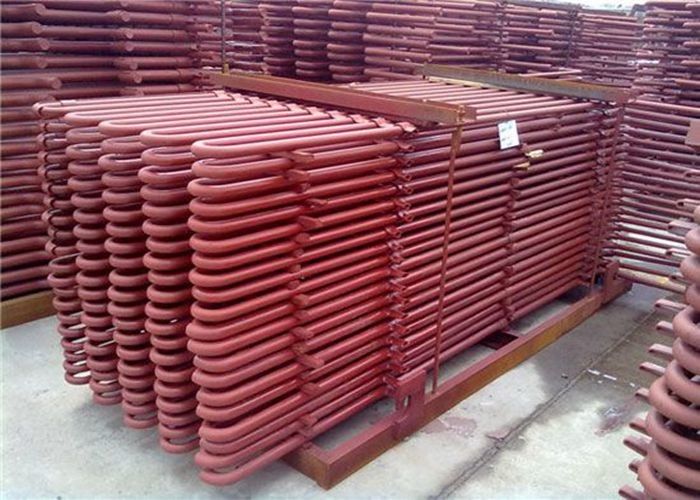

탄소 강철을 위한 증기 과열기 CFB 보일러 구불구불한 관

탄소 강철 CFB 보일러를 위한 증기 최고 히이터 보일러 예비 품목 구불구불한 관

Superheater&Reheater, 보일러 과열기 코일을 위한 주문 구성요소

과열기는 산업용 보일러의 포화 증기를 가열하여 과열 증기로 만드는 부품입니다.당사의 과열기는 보일러에 과부하가 걸렸을 때 과열 증기 온도가 허용 범위(일반적으로 540°C에서 500°C까지 다양함) 내로 변동하도록 보장합니다.

ASME 인증서 보일러 부품 보일러 과열기 중국 공장 직접 판매

1) 복사-대류 및 100% 대류 모두 사용 가능

2) 완전히 자체적으로 지지되는 어셈블리(중간 지원 브릭이 필요하지 않음

3) 균형 잡힌 흐름을 보장하는 등가 길이의 모든 요소

4) 튜브 내부의 보수적인 속도는 모든 부하에서 확실한 냉각을 보장합니다.

5) 완전히 배수 가능

슈퍼 히터 유형:
1. 복사형 과열기: 최초의 과열기 유형으로 수관의 위나 뒤에 위치하여 직접적인 화염이나 화재로부터 보호합니다.
대류를 증가시키는 매개변수

NS.연료 및 공기 흐름 증가(연소 가스 흐름)
NS.증기의 질량 유량 증가

복사는 주로 화염 온도에 의존합니다.증기 유량이 증가함에 따라 출구 온도는 낮아집니다.
복사열 슈퍼히터
금속 온도의 개선이 필요한 열원에 노출됩니다.

복사 및 대류 과열기 및 재열기는 고온 증기에 사용됩니다.
보일러의 고온 복사 증기 과열기의 부속품

뱀 모양의 튜브(탄소강, 합금강 또는 내열강 등)와 수집 상자 및 기타 지지 재료로 구성됩니다.튜브는 일반적으로 사용자의 필요에 따라 φ32, φ38, φ42 또는 기타 유형의 사양을 별도로 가지고 있습니다.

재가열기
그들은 슈퍼 히터처럼 정상이지만 출구 온도가 슈퍼 히터보다 약간 낮고 압력이 슈퍼 히터보다 20% -25% 낮기 때문에 품질이 떨어지는 재료 합금을 견딜 수 있습니다.

애플리케이션:
증기 과열기는 조밀한 관 코일로 이루어져 있고 온도 450ºC-1000ºC의 밑에 굴뚝에 배치됩니다.
10Mpa 이상의 발전소 보일러 용량의 경우 일반적으로 플래튼 및 코일 과열기가 채택됩니다.

과열기 및 재열기의 기능 및 특성

과열기 및 재열기의 기능:

과열기 및 재가열기는 가열 표면의 중요한 부품으로, 증기 온도를 높이고 증기 엔탈피를 개선하고 발전소의 열 순환 효율을 높이는 데 사용됩니다.

과열기는 과열 증기를 특정 온도의 과열 증기로 가열하는 역할을 합니다.보일러 부하 또는 기타 작업 조건이 변경되면 과열 증기 온도가 정상이고 허용 가능한 온도 변동 범위 내인지 확인해야 합니다.

발전소의 열 순환에서 압력과 온도의 원래 매개 변수가 더 높거나 순환의 열 효율이 더 좋거나 증기 터빈 후면의 증기 습도가 너무 높아 안전에 영향을 미칩니다.과열기 증기 온도는 금속 재료에 의해 제한되지만 현재 금속 재료의 한계로 인해 대부분의 발전소 보일러의 과열 온도는 여전히 540-555도 범위 내에 있으며 증기 터빈 블레이드의 증기 습도를 피하기 위해 후면이 너무 커서 중간 재가열 시스템이 적용됩니다.

과열기와 재열기의 차이점은 무엇입니까?

세부

디자인 구조

1. 포화 증기 가열, 최대 900℃의 온도.

2. 고효율, >90%.

3. 고속 가열.

4. 스테인레스 스틸로 디자인하십시오.

5. 긴 디자인 수명, 15년.

증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 그에 따라 설계하겠습니다.
