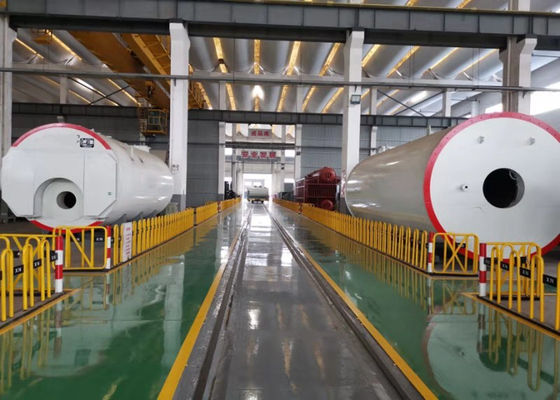

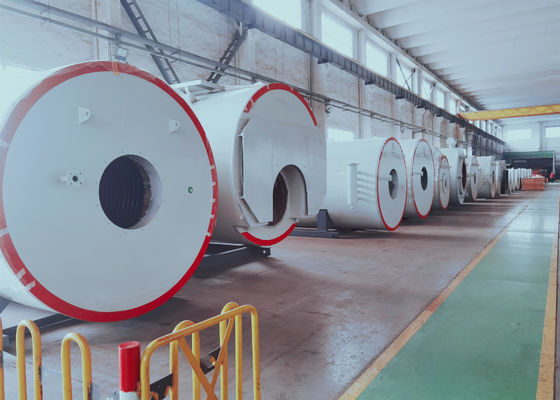

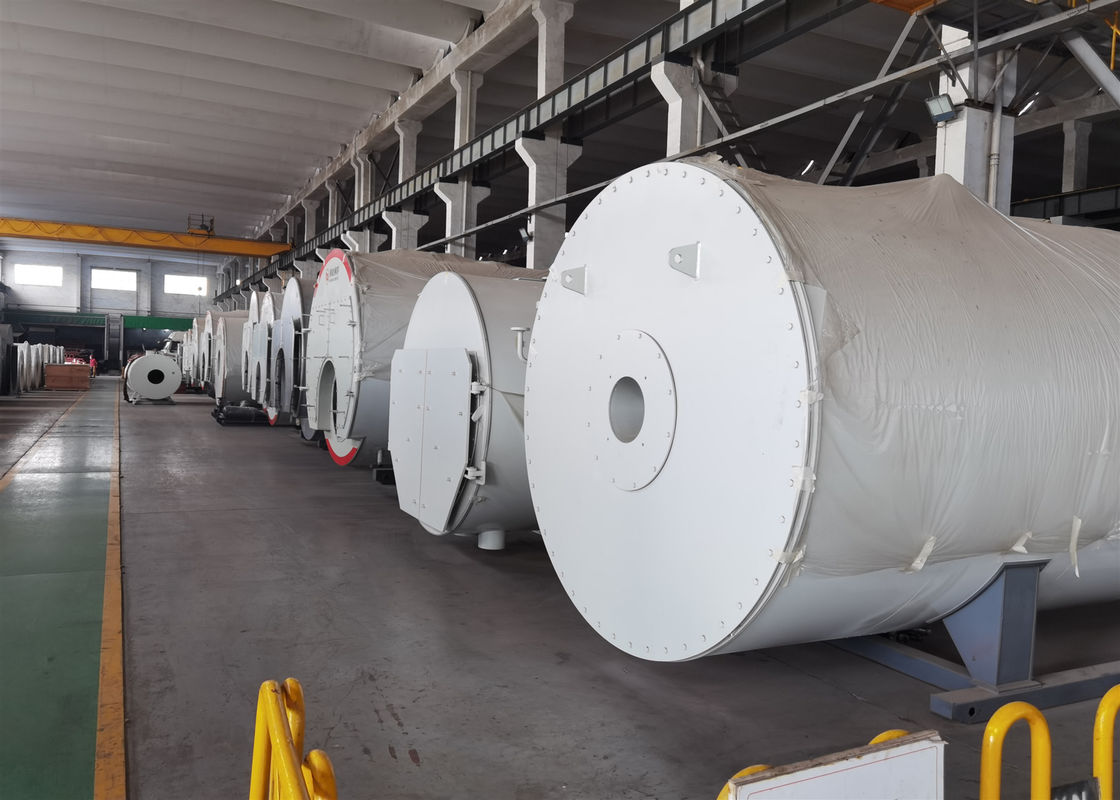

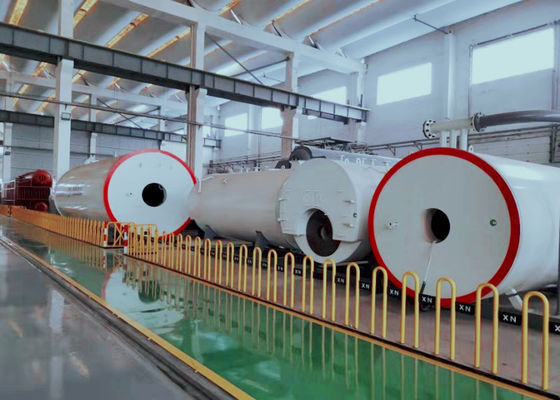

1.1mpa 수평 프로판 천연 가스 연소 복합 보일러
Product Details
| 상품 이름: | 가스 / 연유 유기적 열 캐리어 보일러 | 내부에 튜브의 물질적입니다: | 20 GB3087 |
|---|---|---|---|
| 애플리케이션: | 석유화학제품, 화학 제품, 프린팅, 충돌, 섬유 | 키워드: | 유기적 열 캐리어 보일러 |
| 강조하다 |
수평 천연 가스 연소 보일러,석유 화학 프로판 연소 보일러,1.1mpa 가스 연소 복합 보일러 |
||
Product Description
GB/ASME 표준의 수평 가스 연소 또는 오일 연소 유기 열 운반 보일러
열전달 오일 보일러라고도하는 유기 열 운반체 보일러는 저압 및 고온의 고온 열 전달 오일 (열 매체 및 열 운반체라고도 함)을 사용하는 새로운 유형의 열 에너지 변환 장비를 말합니다. 작업 특성.
오일(가스) 유기 열 운반 보일러는 조립된 강제 순환 수직 오일(가스) 보일러입니다.이 시리즈의 보일러의 가열 표면은 조밀한 구조를 가지고 있습니다.가열 표면은 내부 및 외부 밀접하게 배열된 디스크로 구성됩니다.내부 코일 튜브는 복사 가열 표면이고 외부 코일 튜브와 내부 코일 튜브의 외부 표면은 대류 가열 표면을 형성합니다.보일러는 상부 몸체와 하부 연소실로 구성되며 현장에서 결합됩니다.연소실에서 연소가 완전히 연소되고 대부분의 열이 복사 가열 표면에 의해 흡수된 후 고온 연도 가스가 열교환을 위해 대류 가열 표면으로 들어갑니다.보일러를 떠난 후 보일러 연소에 필요한 공기는 공기 예열기에서 가열되고 배기 가스는 집진기를 통해 유도 통풍 팬에 의해 굴뚝으로 보내져 대기로 배출됩니다.
제품 범위:
정격 화력: 0.7MW - 29MW(60xl04Cal/hr - 2500xl04Cal/hr)
설계 압력: 0.6MPa - 1.6MPa
특정 매개변수는 아래 표에 나와 있습니다.
일부 모델 사양:
| 모델 | YYL(W)-350Y,Q | YYL(W)-600Y,Q | YYL(W)-700Y,Q | YYL(W)-900Y,Q | YYL(W)-1200Y,Q | YYL(W)-1500Y,Q | YYL(W)-1800Y,Q | |
| 정격 전력(kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800년 | |
| 발열량x10000(kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| 연료 열효율 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| 가스 열효율 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| 설계압력(Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 최대작동 온도(℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| 중간 순환(m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| 용광로의 중간 용량(m3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| 감독자 직경(DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| 설치용량(kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| 적용 연료 | 석유 가스 | |||||||
| 연비 Kg/hl(경유)/Nm3/h(천연가스) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| 사이즈 길이x가로x높이(m) | 수직보일러 | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| 수평보일러 | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
Product Highlights
GB/ASME 표준의 수평 가스 연소 또는 오일 연소 유기 열 운반 보일러 열전달 오일 보일러라고도하는 유기 열 운반체 보일러는 저압 및 고온의 고온 열 전달 오일 (열 매체 및 열 운반체라고도 함)을 사용하는 새로운 유형의 열 에너지 변환 장비를 말합니다. 작업 특성. 오일(가스) 유기 열 운반 보일러는 조립된 강제 순환 수직 오일(가스) 보일러입니다.이 시리즈의 보일러의 가열 표면은 조밀한 구조를 가지고 있습니다.가열 표면은 내부 및 외부 밀접하게 배열된 디스크로 구성됩니다.내부 코일 튜브는 복사 가열 표면이고 외부 코일 튜브와 ...
