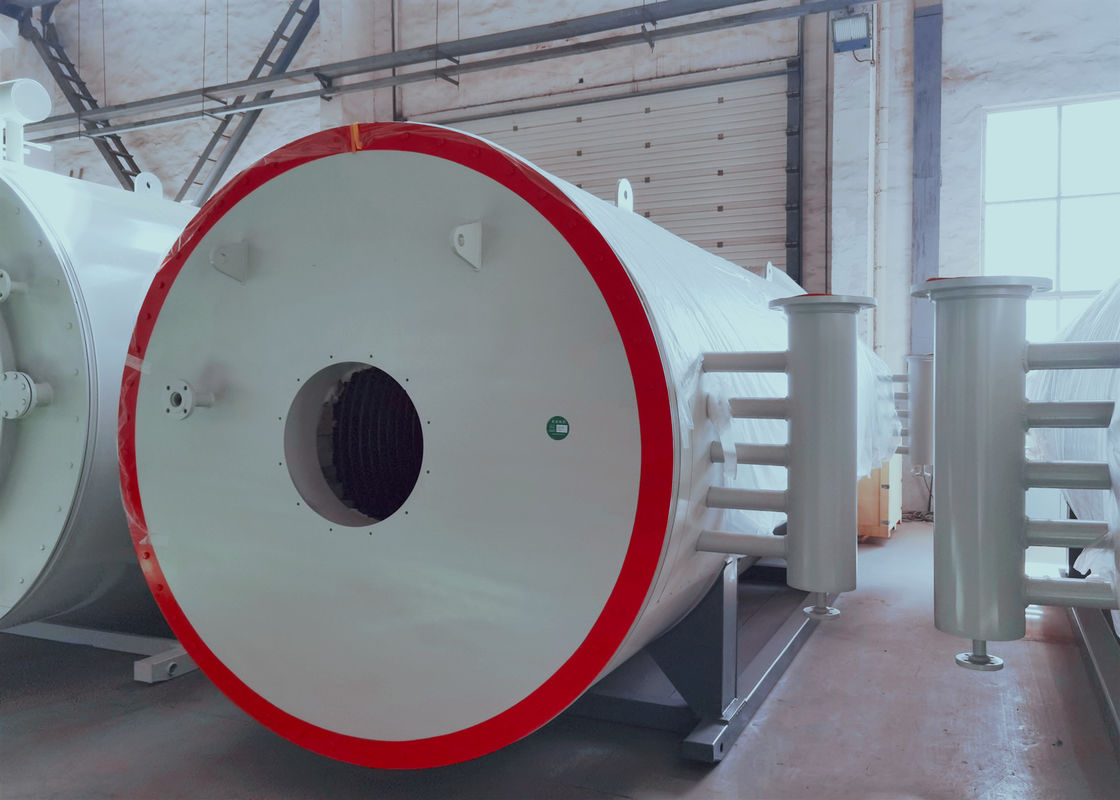

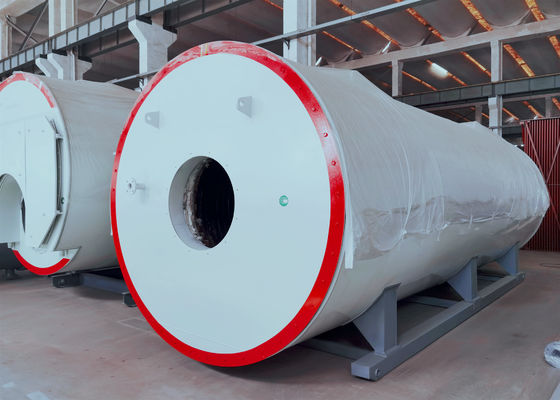

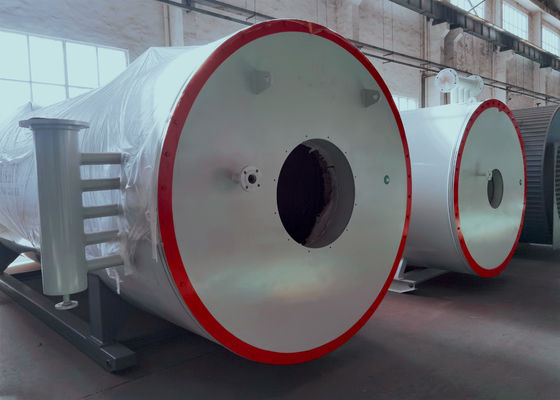

ASME 표준 75kCal/H 수평형 기름 증기 보일러
Product Details
| 상품 이름: | 가스 /는 유기적 열 캐리어 보일러를 기름을 칩니다 | 내부에 튜브의 물질적입니다: | 20 GB3087 |
|---|---|---|---|
| 애플리케이션: | 석유화학제품, 화학, 프린팅, 식품 | 키워드: | 열 전도 기름 보일러 |
| 부하 포트: | 상하이 | 정격 화력: | 0.7MW - 29MW (60xl04Cal / hr - 2500xl04Cal / hr) |
| 강조하다 |
900kw 기름 연소 증기 보일러,75kCal/h 기름 연소 난방 보일러,ASME 표준 기름 보일러 |
||
Product Description
ASME/GB 표준 수평 오일/가스 유기 열 운반 보일러
제품 소개:
오일(가스) 유기 열 운반 보일러는 조립된 강제 순환 수직 오일(가스) 보일러입니다.이 시리즈의 보일러의 가열 표면은 조밀한 구조를 가지고 있습니다.가열 표면은 내부 및 외부 밀접하게 배열된 디스크로 구성됩니다.내부 코일 튜브는 복사 가열 표면이고 외부 코일 튜브와 내부 코일 튜브의 외부 표면은 대류 가열 표면을 형성합니다.보일러는 상부 몸체와 하부 연소실로 구성되며 현장에서 결합됩니다.연소실에서 연소가 완전히 연소되고 대부분의 열이 복사 가열 표면에 의해 흡수된 후 고온 연도 가스가 열교환을 위해 대류 가열 표면으로 들어갑니다.보일러를 떠난 후 보일러 연소에 필요한 공기는 공기 예열기에서 가열되고 배기 가스는 집진기를 통해 유도 통풍 팬에 의해 굴뚝으로 보내져 대기로 배출됩니다.
이 시리즈 제품의 구조적 특징:
- 보일러 표면은 나선형 구조의 조임 튜브 배열을 채택합니다.굴뚝은 3 패스 배열을 채택합니다.
- 공기 예열기 또는 물/증기 변압기가 보일러 뒤에 배치되어 온도를 낮추고 보일러의 열효율을 향상시킵니다.
- 내부점검 및 보수점검이 용이하도록 신속개방도어 또는 관찰도어를 장착하였습니다.
오일/가스 열 보일러 시스템 다이어그램
제품 범위:
정격 화력: 0.7MW - 29MW(60xl04Cal/hr - 2500xl04Cal/hr)
설계 압력: 0.6MPa - 1.6MPa
특정 매개변수는 아래 표에 나와 있습니다.
일부 모델 사양:
| 모델 | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| 정격 전력(kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800년 | |
| 가열 용량x10000(kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| 연료 열효율 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| 가스 열효율 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| 설계압력(Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 최대작동 온도(℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| 중간 순환(m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| 용광로의 중간 용량(m3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| 감독자 직경(DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| 설치 용량(kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| 적용 연료 | 석유 가스 | |||||||
| 연비 Kg/hl(경유)/Nm3/h(천연가스) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| 크기 길이 x 너비 x 높이(m) | 수직보일러 | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| 수평보일러 | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
