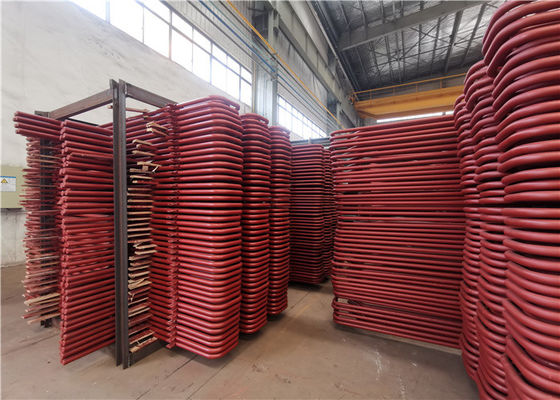

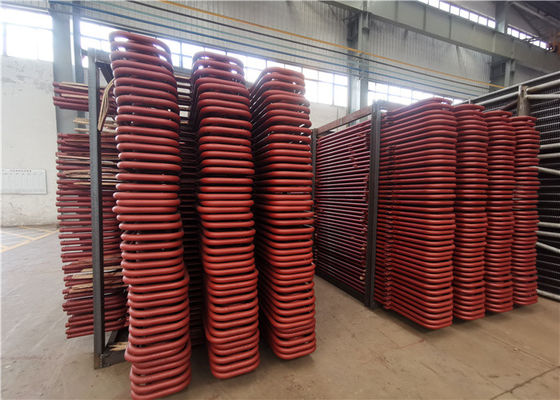

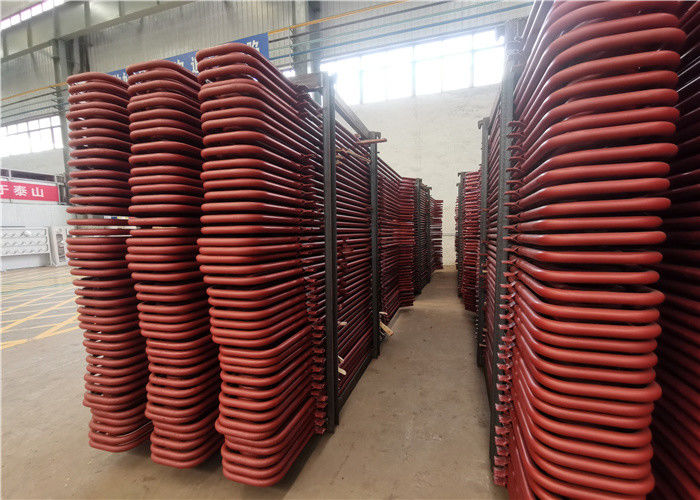

GRADE A 탄소강 이코노마이저 보일러 과열기 튜브

산업 전력을 위한 탄소 강철 보일러 과열기 관 과열기 코일

작동 원리

구불구불한 관은 비행기에서 많은 우여곡절을 만드는 것입니다.이코노마이저, 과열기 및 재열기 등과 같은 보일러의 대류 가열 표면으로 일반적으로 수평 및 수직 배열의 뱀 튜브 구조를 채택합니다.

과열기는 그 응용 프로그램 중 하나입니다.보일러에 의해 포화온도의 증기를 과열기로 가열하는 부분입니다.과열기라고도 합니다.과열기는 열전달 방식에 따라 대류형, 복사형 및 반복사형으로 나눌 수 있습니다.구조의 특성에 따라 구불구불한 관 유형, 스크린 유형, 벽 유형 및 벽 유형으로 나눌 수 있습니다.그것들은 모두 다수의 평행 파이프와 입구 및 출구 매니폴드로 구성됩니다.대부분의 산업용 보일러에는 과열기가 없습니다. 많은 산업 공정 및 유틸리티에 포화 증기만 필요하기 때문입니다.과열기는 일반적으로 발전소, 기관차 및 선박 보일러에 설치되어 전체 증기 발전소의 열효율을 향상시킵니다.

슈퍼 히터 유형:
1. 복사형 과열기: 최초의 과열기 유형으로 수관의 위나 뒤에 위치하여 직접적인 화염이나 화재로부터 보호합니다.
대류를 증가시키는 매개변수

NS.연료 및 공기 흐름 증가(연소 가스 흐름)
NS.증기의 질량 유량 증가

복사는 주로 화염 온도에 의존합니다.증기 유량이 증가함에 따라 출구 온도는 낮아집니다.

복사열 슈퍼히터
금속 온도의 개선이 필요한 열원에 노출됩니다.

복사 및 대류 과열기 및 재열기는 고온 증기에 사용됩니다.
보일러의 고온 복사 증기 과열기의 부속품. 뱀 모양의 튜브(탄소강, 합금강 또는 내열강 등)와 수집 상자 및 기타 지지 재료로 구성됩니다.튜브는 일반적으로 사용자의 필요에 따라 별도로 φ32, φ38, φ42 또는 기타 유형의 사양을 갖습니다.

재가열기
그들은 슈퍼 히터처럼 정상이지만 출구 온도가 슈퍼 히터보다 약간 낮고 압력이 슈퍼 히터보다 20% -25% 낮기 때문에 품질이 떨어지는 재료 합금을 견딜 수 있습니다.

애플리케이션:
증기 과열기는 조밀한 관 코일로 이루어져 있고 온도 450ºC-1000ºC의 밑에 굴뚝에 배치됩니다.
10Mpa 이상의 발전소 보일러 용량의 경우 일반적으로 플래튼 및 코일 과열기가 채택됩니다.

과열기와 재열기의 차이점은 무엇입니까?

세부

디자인 구조

1. 포화 증기 가열, 최대 900℃의 온도.

2. 고효율, >90%.

3. 고속 가열.

4. 스테인레스 스틸로 디자인하십시오.

5. 긴 디자인 수명, 15년.

증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 그에 따라 설계하겠습니다.

HD 보일러는 동급 최고의 시설을 제공합니다.

30년 이상 동안 Hua Dong Boiler는 보일러 과열기 및 재가열기를 지속적으로 혁신하고 개선해 왔습니다. 굽힘, 용접 및 디자인의 개선으로 당사 제품이 유럽 및 미국 표준을 모두 충족하여 안정적인 성능을 보장합니다.
