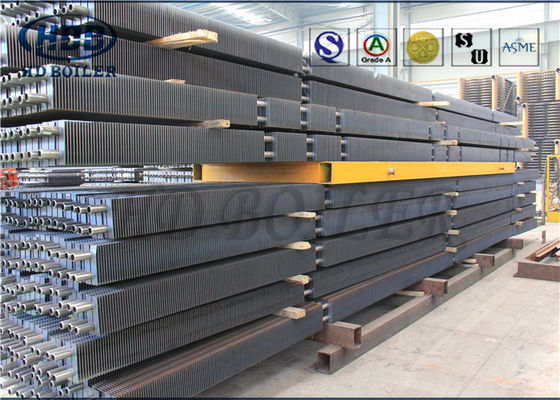

열교환기를 위한 OD 200MM 두 배 H 유형 강철 보일러 탄미익 관

열교환기 ASME OD 20-200MM WT 3-50MM 최상급 질을 위한 두 배 H 유형 탄미익 관

H형 핀 튜브 열 교환기 요소는 높은 열 전달 용량을 유지하고, 우수한 자가 세척 특성을 가지며, 보일러 개조 시 연도 가스 폐열 회수에 영향을 미치는 능력을 유지합니다.대류 열전달 계수는 핀 피치에 비례하지만 핀 높이와 핀 너비에는 반비례합니다.통합 열전달 용량은 핀 효율, 대류 열전달 계수 및 핀 비율과 관련이 있습니다.핀 높이와 핀 너비가 증가함에 따라 압력 강하는 증가합니다.

기술적인 매개변수

원칙

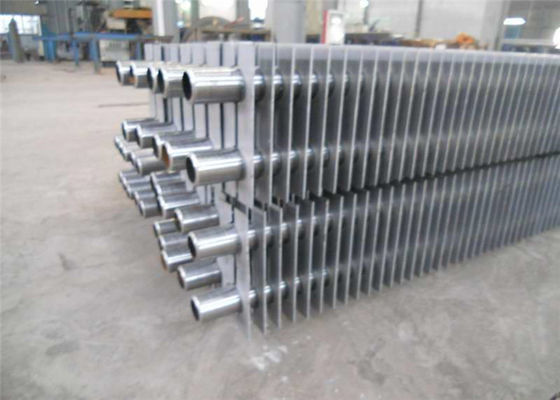

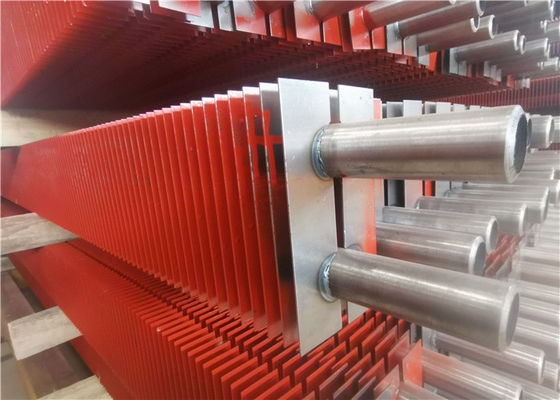

• Double H 핀 튜브는 일종의 보일러 부품으로, 두 개의 강철 원형 대칭을 형광 튜브에 용접하여 H-핀 튜브라고 하는 문자 "H"와 같은 핀 양의 모양을 형성합니다.H-이코노마이저는 유틸리티 보일러, 산업용 보일러, 열 교환기 부품의 꼬리와 같은 해양 전력에 널리 사용됩니다.

• H-열 교환기 플래시 저항 용접 공정 사용, 높은 융해율 후 용접 이음매, 용접 인장 강도 및 우수한 열전도율.H-열 교환기는 또한 이중 튜브 "더블 H"형 핀 튜브, 단단한 구조를 제조할 수 있으며 더 긴 튜브 행 경우에 적용할 수 있습니다.

세부 사항

열교환 효율을 향상시키고 표면 열 전달을 확장하기 위해 최근 몇 년 동안 H 형 핀 튜브가 보일러 및 폐열 회수에 널리 사용되었습니다.H형 핀 튜브는 주로 직사각형 핀 튜브에서 파생됩니다.핀 표면의 고유한 홈 구조로 인해 H형 핀 튜브는 내마모성과 오염 방지 성능이 뛰어납니다.

구조

우리의 제품은 고객의 요구와 상황에 따라 수정할 수 있습니다. 우리는 안전하고 신뢰할 수 있으며 효율적인 H-fin 튜브를 설계 및 제조합니다. HD BOILER는 또한 독립형 제품 품질 보증 시스템을 완료했습니다. H-fin 튜브의 생산은 다음과 같습니다. 높은 열전달 효율, 연도 가스 저항이 있으며 작은 공간을 위해 설계되었습니다.

품질 관리

1. 적용된 재료 정보가 포함된 충격 시험 및 강도 계산 보고서.

2. 강판, 튜브 및 전극의 100% NDT(비파괴 검사) 보고서

3. X-ray, γ-ray 및 액체 침투 시험 검사 보고서(용접 이음매): 보일러 전체의 품질을 보장하기 위해

4. 수압 시험 보고서: 표준 작동 압력 및 안전 보장
