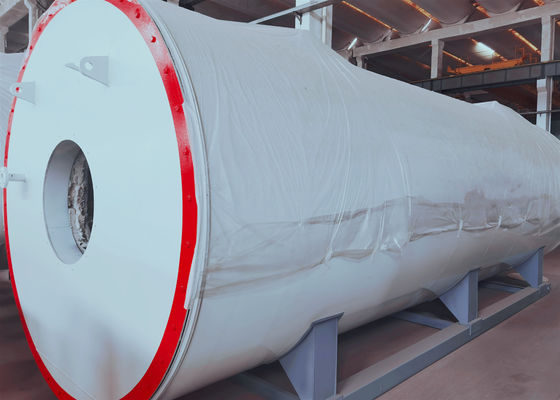

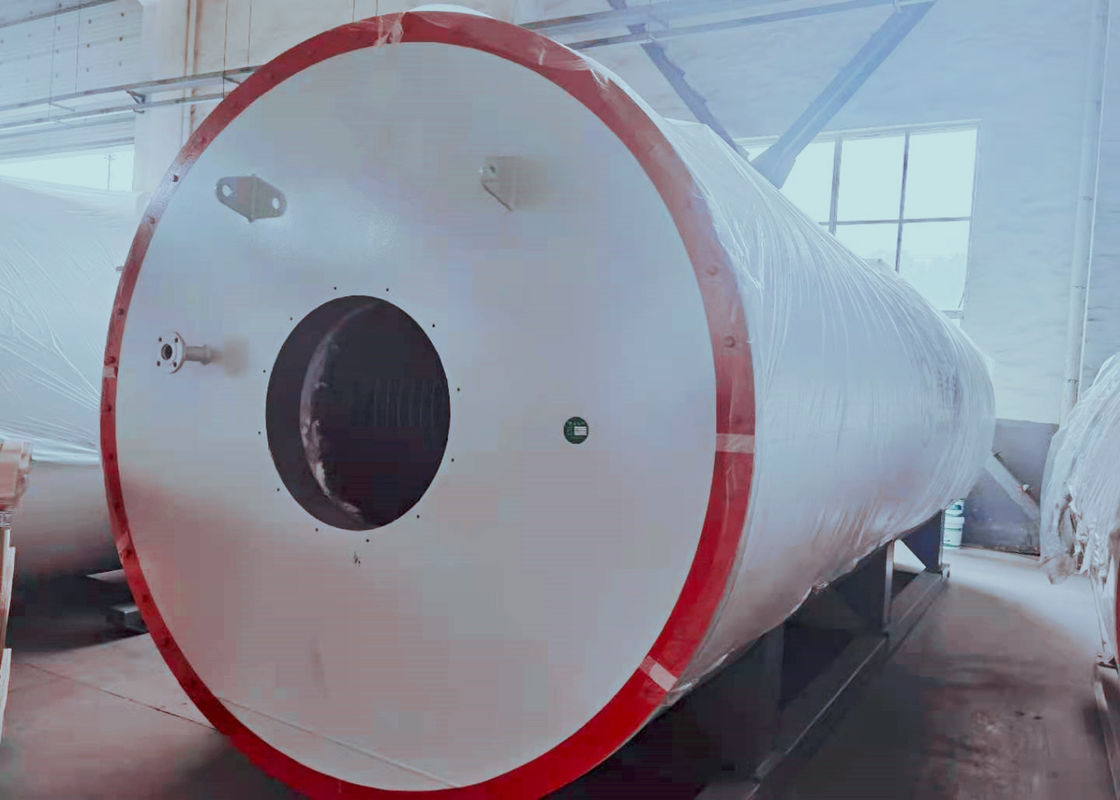

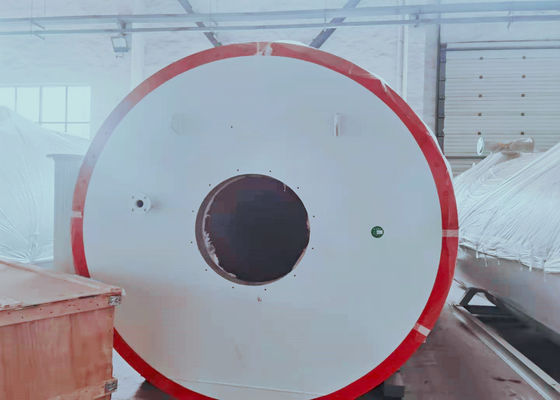

화학 산업용 GB 350kW 유기 열 운반 보일러
Product Details
| 상품 이름: | 가스 /는 유기적 열 캐리어 보일러를 기름을 칩니다 | 내부에 튜브의 물질적입니다: | 20 GB3087 |
|---|---|---|---|
| 애플리케이션: | 석유화학제품, 화학, 프린팅, 식품 | 키워드: | 열 전도 기름 보일러 |
| 정격 전력: | 350KW | 설계 압: | 1.1Mpa |
| 강조하다 |
GB 유기 열 운반체 보일러,350kW 유기 열 운반체 보일러,350kW 운반 증기 보일러 |
||
Product Description
ASME/GB 표준의 YYW-350Y/Q 가스 연소/기름 연소 유기 열 운반 보일러
제품 소개:
이 시리즈 제품의 구조적 특징:
- 보일러 표면은 나선형 구조의 조임 튜브 배열을 채택합니다.굴뚝은 3 패스 배열을 채택합니다.
- 공기 예열기 또는 물/증기 변압기가 보일러 뒤에 배치되어 온도를 낮추고 보일러의 열효율을 향상시킵니다.
- 내부점검 및 보수점검이 용이하도록 신속개방도어 또는 관찰도어를 장착하였습니다.
오일/가스 열 보일러 시스템 다이어그램
제품 범위:
정격 화력: 0.7MW - 29MW(60xl04Cal/hr - 2500xl04Cal/hr)
설계 압력: 0.6MPa - 1.6MPa
특정 매개변수는 아래 표에 나와 있습니다.
일부 모델 사양:
| 모델 | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| 정격 전력(kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800년 | |
| 가열 용량x10000(kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| 연료 열효율 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| 가스 열효율 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| 설계압력(Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 최대작동 온도(℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| 중간 순환(m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| 용광로의 중간 용량(m3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| 감독자 직경(DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| 설치 용량(kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| 적용 연료 | 석유 가스 | |||||||
| 연비 Kg/hl(경유)/Nm3/h(천연가스) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| 크기 길이 x 너비 x 높이(m) | 수직보일러 | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| 수평보일러 | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| 모델 | YYL(W)-2300Y,Q | YYL(W)-2900Y,Q | YYL(W)-3500Y,Q | YYL(W)-4100Y,Q | YYL(W)-4700Y,Q | YYL(W)-5900Y,Q | |
| 정격 전력(kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| 발열량x104(kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| 연료 열효율 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| 가스 열효율 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| 설계압력(Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 최대작동 온도(°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| 중간 순환(m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| 용광로 중용량(m3) | 2.4 | 2.9 | 3.2 | 4.1 | 5.6 | 8.8 | |
| 감독자 직경(DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| 설치용량(kW) | 60 | 74 | 78 | 78 | 101 | 124 | |
| 적용 연료 | 석유 가스 | ||||||
| 연비 Kg/h(경유) /Nm3/h(천연 가스) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| 사이즈 장×가로×고(m) | 수직보일러 | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| 수평보일러 | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
