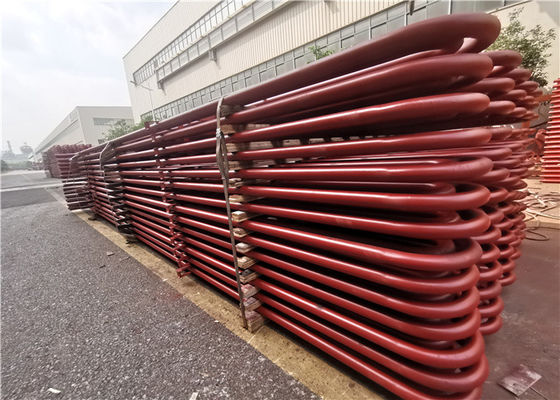

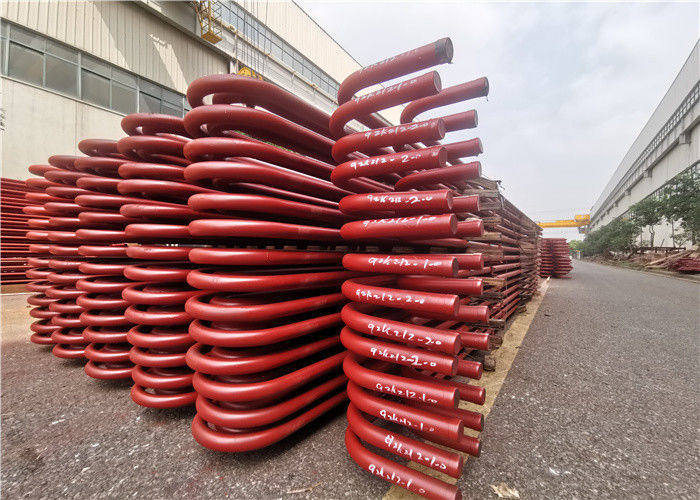

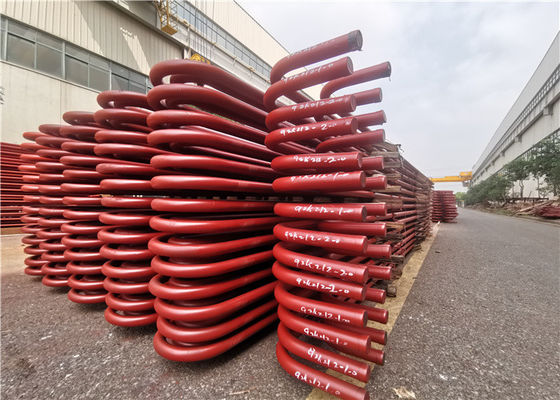

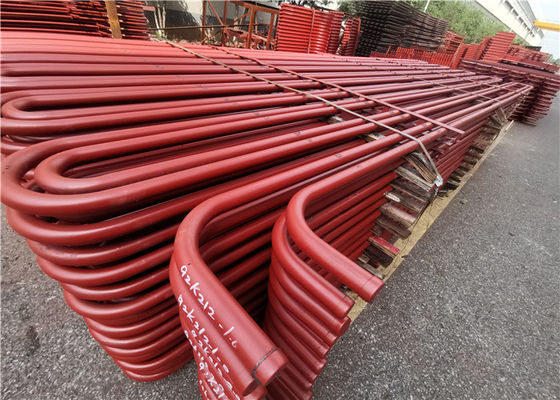

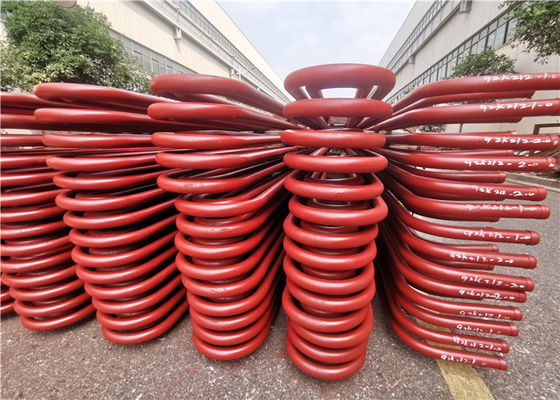

탄소 중립을 위한 ASME SA192 이음새가 없는 수평한 과열기 코일

탄소 중립을 위한 ASME SA192 이음새가 없는 수평한 과열기 코일

구불구불한 관 소개

과열기 및 재가열기는 가열 표면의 중요한 부품으로, 증기 온도를 높이고 증기 엔탈피를 개선하고 발전소의 열 순환 효율을 높이는 데 사용됩니다.

과열기는 과열 증기를 특정 온도의 과열 증기로 가열하는 역할을 합니다.보일러 부하 또는 기타 작업 조건이 변경되면 과열 증기 온도가 정상이고 허용 가능한 온도 변동 범위 내인지 확인해야 합니다.

발전소의 열 순환에서 압력과 온도의 원래 매개 변수가 더 높거나 순환의 열 효율이 더 좋거나 증기 터빈 후면의 증기 습도가 너무 높아 안전에 영향을 미칩니다.과열기 증기 온도는 금속 재료에 의해 제한되지만 현재 금속 재료의 한계로 인해 대부분의 발전소 보일러의 과열 온도는 여전히 540-555도 범위 내에 있으며 증기 터빈 블레이드의 증기 습도를 피하기 위해 후면이 너무 커서 중간 재가열 시스템이 적용됩니다.

사문석 튜브는 열교환기 시스템에 널리 사용됩니다.심리스 스테인리스 U-튜브 및 용접 스테인리스 U 벤드 튜브를 기반으로 하는 열교환기 장비는 전략적으로 중요하고 중요한 분야인 보일러, 열교환기, 원자력 및 석유화학 기계 건물에서 필수적입니다.

Hua Dong Energy Technology는 1985년부터 구불구불한 관을 생산하기 시작했으며 지금까지 이미 30개국 이상에 300,000톤 이상의 Steel 구불구불한 관을 공급하고 있습니다.

Hua Dong Energy Technology는 오스테나이트 스테인리스강, 니켈 합금강(Hastelloy, Monel, Inconel, Incoloy) 이음매 없는 용접 파이프 및 튜브를 이미 35년 이상 거래했으며 매년 50000톤 이상의 강관 및 튜브를 판매합니다.우리의 클라이언트는 이미 이탈리아, 영국, 독일, 미국, 캐나다, 칠레, 콜롬비아, 사우디 아라비아, 러시아, 한국, 싱가포르, 오스트리아, 폴란드, 프랑스와 같은 45개 이상의 국가를 커버합니다. ....그리고 우리 그룹 지사 및 공장 ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004에 의해 이미 승인되었습니다.

기술 요구 사항:

굽힘을 위한 스트레이트 튜브 표준 사양:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 등

마킹: 마킹기로 절곡하기 전 튜브 전체 길이(열처리 후 절곡부 마킹 없음)

참고: U-Bending Tube의 직선 부분을 구부린 후에도 마킹이 가능합니다.

U-벤드 튜브:

-TEMA RCB 2.31 관형 교환기 제조업체 협회 표준(9판).

- 급수 보일러를 위해 설계된 오스테나이트계 부식 방지 강철 급료의 용접된 관을 위한 ASTM A688/ASME SA688 표준 사양.

-ASTM B163/ASME SA163 콘덴서 및 열교환기용 니켈 및 니켈 합금 튜브에 대한 표준 기술 요구 사항.

- 고객 사양.

굽힘 반경: 1.5*OD(외경)에서 1500mm까지

반지름이 1.5*OD 이하인 튜브를 주문할 때 기하학적 정밀도에 동의해야 합니다.

직선 튜브 최대 길이:(구부리기 전): 35000mm.

다리 길이: 최소 1미터, 최대.16500mm(최대 R=1500mm의 경우)

참고: 다른 크기는 동의 시 사용할 수 있습니다.

열처리: U-Bending 후 응력 완화(각 다리에 대해 굽힘 영역 플러스 300MM).

U 굽힘 후 수압 시험: 최대 시험 압력 600 Bar, 10초 담그기.와 함께

비물질화된 물.수압 테스트 후 압축 공기 청소.

포장: 운송에 적합한 해당 치수의 사전 훈증 처리된 나무 상자

각 튜브 길이, 반경, 직경, PO 요구 사항에 따라 폴리에틸렌으로 싸여 있음

필름 튜브 양쪽 끝에 부드러운 플라스틱 캡이 있습니다.

NS 사문석 관 다음 표준을 준수하십시오.

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

강철 등급:

다른 합금 및 강철 등급의 튜브는 합의에 따라 생산할 수 있습니다.

당사에서 수행한 품질 테스트에는 다음이 포함됩니다.

추가 테스트: 위에서 언급한 테스트 외에도 제조된 제품에 대한 추가 테스트도 수행합니다.이에 따라 수행된 테스트에는 다음이 포함됩니다.
