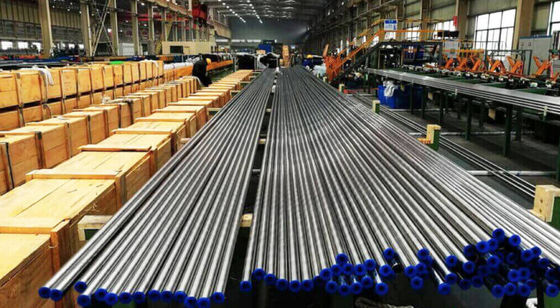

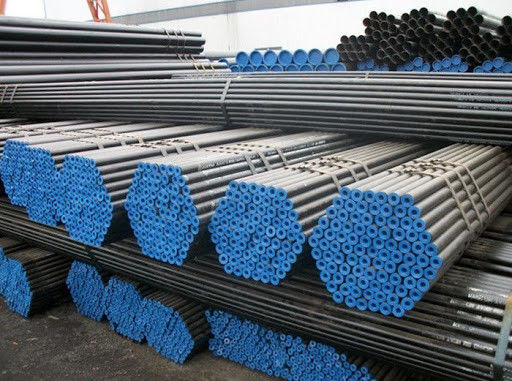

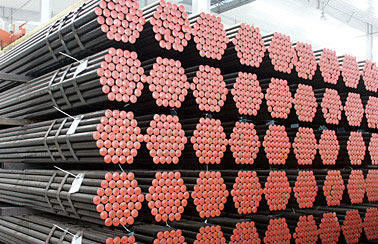

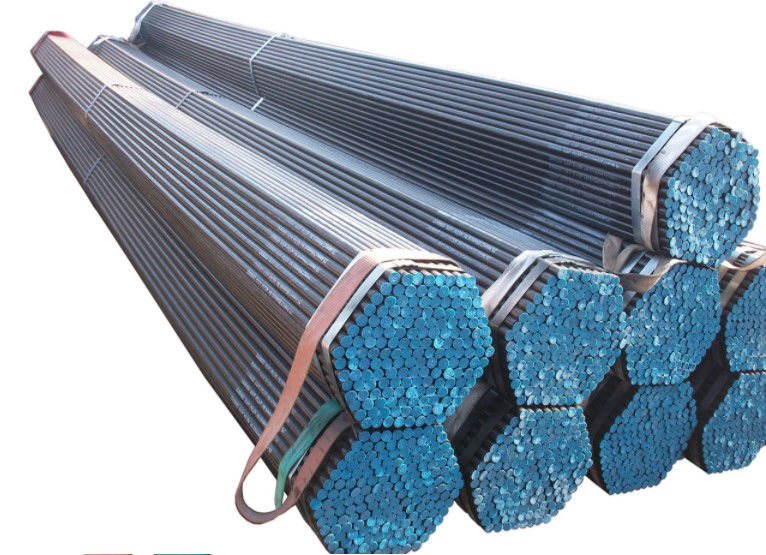

ASTM A213 T5b 표준은 이음매 없는 페라이트계 오스테나이트 강관을 다룹니다.
Product Details
| 강철 등급: | ASTM A213/ASME SA213 T11, T22, T1, T23, T5, T9.T91, T92 | 표면: | 브라이트 어닐링 |
|---|---|---|---|
| 기준: | ASTM A213/SMES SA213 | 애플리케이션: | 보일러&열교환기, 과열기, 재열기, 공기예열기, 이코노마이저 |
| 외경: | 1/4'' ~ 5'' | 비파괴검사: | 동부 표준시/UT/HT |
| 강조하다 |
ASTM A213 오스테나이트 강관,T5b 표준 이음매 없는 강관,이음매 없는 페라이트 강관 |
||
Product Description
ASTM A213 T5b 표준은 경도와 강도면에서 이음매 없는 페라이트계 및 오스테나이트계 강철 보일러의 우수한 특성을 다룹니다.
화동 에너지 기술 수출 강철 보일러 파이프(원활한 강관 그리고 용접된 강관) 생산 방법에 따라 전체 치수(예: 직경 또는 길이) 및 벽 두께가 있는 강철 보일러 파이프 사양에 따라 강철 보일러 파이프는 파이프라인, 열 기술 장비, 산업 기계, 석유 지질 탐사, 컨테이너, 화학 산업 및 기타 특수 목적.
| 탄소 | 크로미운 | 낮은 온도 | 스테인레스 스틸 | 듀플렉스 | 구리 및 청동 | 티탄 | 니켈 합금 | ||
| SA178-A | SA213-T1 | SA333-Gr.1 | SA213 | TP316L | A789-S31803 | SB111-C70600 | SB338-GR.1 | SB163 | NO2200 |
| SA178-C | SA213-T11 | SA333-Gr.3 | SA249 | TP316H | A789-S32205 | SB111-C71500 | SB338-GR.2 | SB167 | NO2201 |
| SA179 | SA213-T12 | SA333-Gr.6 | SA268 | TP316Ti | A789-S32750 | SB111-C71640 | SB338-GR.5 | SB444 | NO8020 |
| SA192 | SA213-T22 | SA333-Gr.7 | SA269 | TP316LN | A789-S32760 | SB111-C68700 | SB338-GR.7 | SB514 | NO6022 |
| SA209-T1 | SA213-T5 | SA333-Gr.8 | SA376 | TP321 | A789-S32707 | SB111-C44300 | SB338-GR.9 | SB619 | N10276 |
| SA209-T1a | SA213-T9 | SA334-Gr.1 | TP304 | TP321H | A789-S32304 | SB338-GR.12 | SB622 | NO4400 | |
| SA209-T1b | SA213-T91 | SA334-Gr.3 | TP304L | TP347 | A789-S31500 | SB626 | NO6600 | ||
| SA210-A1 | SA334-Gr.6 | TP304H | TP347H | S31254 | SB674 | NO6601 | |||
| SA210-C | SA334-Gr.7 | TP304N | TP405 | 254MA | SB677 | NO6625 | |||
| SA214 | SA334-Gr.8 | TP310H | TP409 | 17-4PH | SB704 | NO690 | |||
| SA513 MT 1010 | TP310S | TP410 | 17-7PH | SB705 | NO8800 | ||||
| SA513 MT 1015 | TP309S | TP430 | 15-7PH | N1001 | NO8810 | ||||
| SA513 MT 1020 | TP317 | TP439 | N10665 | NO8811 | |||||
| TP317L | TP444 | N10675 | NO8825 | ||||||
| TP348 | TP446 | TP904L | |||||||
| TP347HFG | |||||||||
| 열교환기 및 콘덴서 및 보일러용 튜브 크기 | |||||||||
| 외경 | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| 벽 두께 mm | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | 인치 | 무게 kg/m | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 삼 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||
ASTM A213/ASME SA213 T2, T11, T12, T22, T91, T92 화학 성분 및 기계적 특성
| 등급 | 화학적 구성 요소% | ||||||||
| 씨 | 시 | 미네소타 | 피, 에스 맥스 | 크롬 | 모 | 니맥스 | V | 알 맥스 | |
| T2 | 0.10~0.20 | 0.10~0.30 | 0.30~0.61 | 0.025 | 0.50~0.81 | 0.44~0.65 | – | – | – |
| T11 | 0.05~0.15 | 0.50~1.00 | 0.30~0.60 | 0.025 | 1.00~1.50 | 0.44~0.65 | – | – | – |
| T12 | 0.05~0.15 | 최대 0.5 | 0.30~0.61 | 0.025 | 0.80~1.25 | 0.44~0.65 | – | – | – |
| T22 | 0.05~0.15 | 최대 0.5 | 0.30~0.60 | 0.025 | 1.90~2.60 | 0.87~1.13 | – | – | – |
| T91 | 0.07~0.14 | 0.20~0.50 | 0.30~0.60 | 0.02 | 8.0~9.5 | 0.85~1.05 | 0.4 | 0.18~0.25 | 0.015 |
| T92 | 0.07~0.13 | 최대 0.5 | 0.30~0.60 | 0.02 | 8.5~9.5 | 0.30~0.60 | 0.4 | 0.15~0.25 | 0.015 |
| 등급 | 화학적 구성 요소% | 기계적 성질 | |||||||
| 여 | NS | NB | N | 티에스 | 와이피 | 연장 | 경도 | ||
| T2 | – | – | – | – | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW(85HRB) | |
| T11 | – | – | – | – | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW(85HRB) | |
| T12 | – | – | – | – | ≥ 415MPa | ≥ 220MPa | ≥ 30% | 163HBW(85HRB) | |
| T22 | – | – | – | – | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW(85HRB) | |
| T91 | – | – | 0.06~0.10 | 0.03~0.07 | ≥ 585MPa | ≥ 415MPa | ≥ 20% | 250HBW(25HRB) | |
| T92 | 1.50~2.00 | 0.001~0.006 | 0.04~0.09 | 0.03~0.07 | ≥ 620MPa | ≥ 440MPa | ≥ 20% | 250HBW(25HRB) | |
ASTM A213/ASME SA213 T2, T11, T12, T22, T91, T92 공차
| 외경 | 외경 공차 | WT 공차 | 난형 허용 오차 | 절단 길이 공차 |
| 외경 ≤ 12, 7mm | ± 0, 13mm | ± 15% | – | + 3, 18mm, – 0mm |
| 12, 7mm < 외경 ≤ 38, 1mm | ± 0, 13mm | ± 10% | 최대, 1, 65mm | + 3, 18mm, – 0mm |
| 38, 1mm < 외경 ≤ 88, 9mm | ± 0, 25mm | ± 10% | 최대, 2, 41mm | + 4, 76mm, – 0mm |
- 발전, 석유 및 기타 고온 서비스용 T11 합금강 튜브
- 발전, 석유 및 기타 고온 서비스용 T22 합금강 튜브
- 석유용 T5 합금강 튜브
- 석유용 T9 합금강 튜브
- 발전용 T91 합금강 튜브
- 발전용 T92 합금강 튜브
- 보일러 교체 및 수리용 T1 합금강 튜브
- 보일러 제조용 SA209 T1 튜브
- ASTM A213/ASME SA213 T5 과열기용 합금강 튜브
- ASTM A213/ ASME SA213 T5 열교환기용 합금강 튜브
인증
