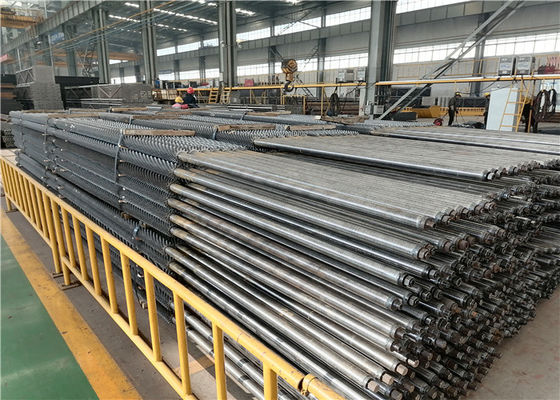

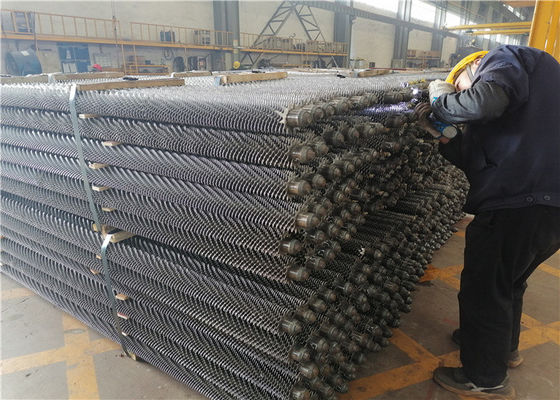

톱니 모양의 나선형 보일러 탄미익 관, 놋쇠로 만드는 나선형 지느러미 붙은 관

장점

1. 좋은 내식성

마모는 주로 회색 입자가 파이프에 미치는 영향과 절단 효과로 인한 것입니다.마모는 30도 수준에서 파이프 주변이 가장 심합니다.S1/d=S2/d=2일 때 마모량은 평균값의 3배입니다.

기류 방향의 변화로 인해 2열의 마모가 가장 심합니다.S1/d=S2/d=2일 때, 두 번째 행은 첫 번째 행 마모의 두 배이고 후속 행 마모는 일반적으로 첫 번째 행보다 30~40% 더 높습니다.

첫 번째 행의 배열은 순서의 첫 번째 행의 배열과 동일합니다. 동일한 조건에서 세로 튜브 번들의 최대 마모는 지그재그 튜브 번들의 최대 마모보다 3-4배 적습니다.

파이프의 마모 속도는 연도 가스 속도 KV3.33의 불균일 계수에 정비례하고 비산재 농도 Ku의 불균일 계수에 정비례합니다.

H형 핀 튜브 이코노마이저가 순서대로 배열됩니다.H형 핀은 공간을 여러 개의 작은 영역으로 나누고 공기 흐름에 균일한 흐름 효과를 줍니다.광학 튜브 이코노마이저, 나선형 핀 이코노마이저 및 엇갈린 배열의 세로 핀 이코노마이저와 비교할 때 마모 수명은 다른 조건에서 3-4배 더 높습니다.

연소 가스 측 댐퍼는 굽힘 부분을 보호합니다.

2. 먼지 축적 감소

배관의 뒤쪽과 바람이 불어오는 쪽에서 회분 형성 파이프 뒤쪽에는 잘못된 기둥보다 파이프 배열에 재가 더 많이 축적되어 있습니다.

h 형 핀은 파이프의 양쪽에 용접되어 재가 쌓이지 않으며 공기 흐름이 직선으로 흐르고 기류 방향이 변하지 않으며 핀에 재가 쌓이지 않습니다.

h 형 핀의 중간에 4-10의 간격이 남아있어 공기 흐름을 안내하여 파이프 핀을 청소하여 먼지를 축적 할 수 있습니다.

핀의 나선형 각도가 흐름 방향을 안내함에 따라 핀 튜브의 재 축적이 더 심각하고 느슨한 재를 형성하지 않는 이코노마이저를 사용할 수 없습니다. 현장 작동은 h 형 핀 튜브에 재가 축적되지 않는 것으로 나타났습니다. , 나선형 지느러미는 심각합니다.

핀이 축적된 재의 표면과 뒷면에 용접될 때 핀을 따라 공기의 흐름에 의해 길이 방향 핀 튜브가 형성됩니다. 일부 영역은 먼지가 축적되기 쉽습니다.

양쪽에 직선 채널을 형성하는 H형 핀은 최고의 블로잉 효과를 가지고 있습니다.

3. 컴팩트한 공간과 저렴한 비용

파이프 세트는 훨씬 컴팩트하고 테일 스모크의 높이를 잘 줄입니다.

총 중량이 크게 감소하고 서스펜션 시스템의 하중이 감소합니다.

이코노마이저 및 일체형 보일러 비용 절감.

4. 연기 측면 저항 감소

유도 팬의 운영 및 투자 비용을 줄입니다.
