이음새가 없는 ASME SA192 S자형 튜브 코일 1500 밀리미터 굽힘
Product Details
| 재료: | 스테인레스 강, 탄소강, 합금 강 | 증명서: | TUV, SGS, CE, 등급 A, ISO9001인 ASME |
|---|---|---|---|
| 형태: | 똑바로 U밴드는 감깁니다, 뱀이 지하철을 탑니다 | 애플리케이션: | boiler&heat 교환기, 에너지, 핵인 석유 |
| OD: | 1.5 1500 밀리미터에 | 마감: | 비스듬히 자르는 안네아레드 |
| 강조하다 |
이음새가 없는 S자형 튜브 코일,SA 192 S자형 튜브,S자형 튜브 코일을 만곡시키기 |
||
Product Description

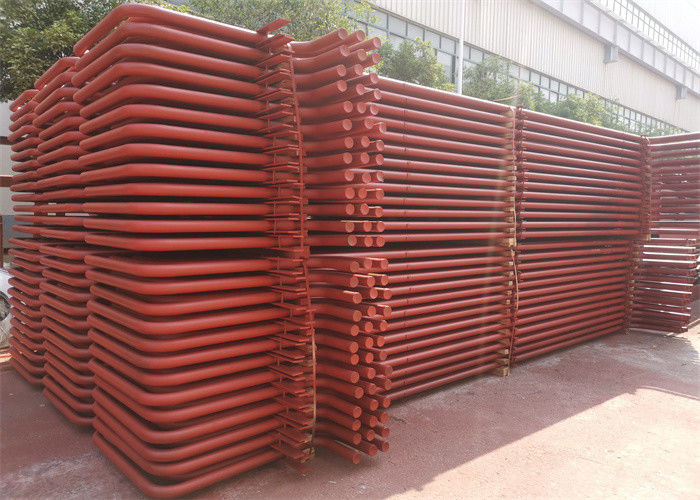

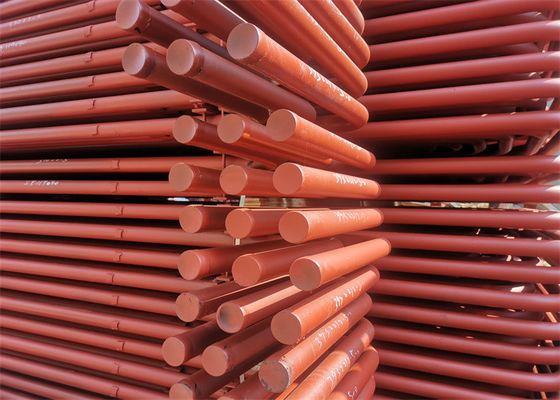

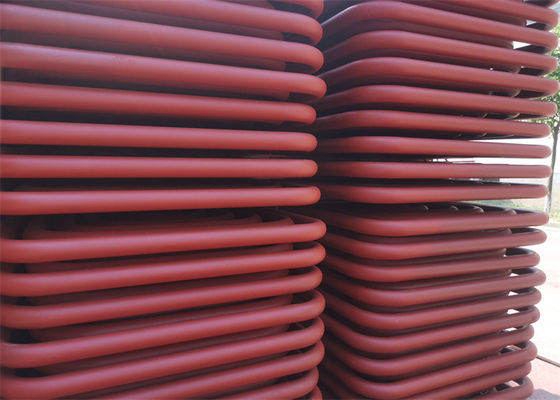

ASME SA192 이음새가 없는 S자형 튜브 과열기 코일 굽힘
S자형 튜브는 넓게 열교환 장치 시스템에서 사용됩니다.
기술적 요구 :
구부러지기 위한 직선 튜브 표준 명세서 :
ASME SA 213 ; ASME 투루 163 ; ASME A789, ASME SA268, ASME SA269, 기타 등등.
표시하는 것 : 튜브 길이 (마킹 없는 열처리 뒤에 있는 만곡부)의 도처에서 기계를 표시함으로써 구부러지기 전에
기록 : 마킹은 U-굽힘 튜브의 직선형 부에 마음을 쏟은 후 또한 가능합니다.
u 형관 튜브 :
관모양 교환기 제조사 결합 (9번째 판)의 -TEMA RCB 2.31 기준.
오스테니틱 내부식 강철 등급의 용접관을 위한 -ASTM A688/ASME SA688 표준 명세서는 급수 보일러의 설계를 했습니다.
콘덴서와 열교환기를 위한 니켈과 니켈 합금의 관에 대한 -ASTM B163/ASME SA163 표준 기술의 요구조건.
-고객 상술.
굴곡 반경 : 1.5*OD (외부 직경)에서 1500 밀리미터
튜브를 주문할 때 1.5*OD에 반지름 작거나 같음과 함께, 그것은 기하학의 정확성에 동의하도록 필요합니다.
직선 튜브 최대 길이 :(구부러지기 전에) : 35000 밀리미터.
다리길이 : 분 1 미터가 한계에 이릅니다. 16500 밀리미터 (맥스 R=1500mm을 위해)
기록 : 다른 사이즈는 계약에 이용 가능합니다.
열처리 : U-굽힘 (각각 다리를 위한 300MM 외에 벤딩 영역) 뒤에 완화된 스트레스.
Ｕ 굽힘 뒤에 있는 수압시험 : 10 Sec을 흡수한 최대 시험압력 600 바. 와 함께
데머티리얼이즈드 물. 하이드로 테스트 뒤에 있는 압축된 공기 청정.
패키징하는 것 : 강하 에서 트랜스포트-워시 프리는 상응하는 차원의 나무상자를 연기에 그을렸습니다
폴리에틸렌의 래핑한 것 만큼 잘 PO 요구조건에 따른 각각 튜브 길이, 반지름, 지름
튜브의 양단말 위의 부드러운 플라스틱 캡과 영화.
과열기와 재열기는 증기 엔탈피를 향상시키고 동력화차를 위한 열 순환 효율을 높이는 것을 더욱 목표로 하면서, 증기 온도를 상승시킨 것을 사용되는 전열면을 위한 주요 부분입니다.
과열기는 서나튀르드 스팀을 어떤 온도와 과열 증기로 가열시키기 위해 일합니다. 보일러 부하 또는 다른 근무 조건이 변할 때, 그것은 정상적이고 안에 무방한 온도범위 변화 과열 증기 온도를 확인하도록 필요합니다.
동력화차에서 열순환으로부터, 압력과 온도의 원래 매개 변수는 더 높거나, 유통의 열 효율이 더 좋거나, 그것의 안전에 영향을 미치면서, 증기 터빈 배면의 증기 습도가 너무 높습니다. 수페레아르 증기 온도가 금속 물질군의 한계로 인해 현재 금속 물질군에 의해 제한되는 동안, 대부분의 힘 방송국 보일러를 위한 과열된 온도는 540-555 정도의 더 레인지 내에 여전히 포함되고 너무 큰 증기 터빈 배면의 블레이드의 증기 습도를 회피하기 위해, 그러므로 중앙 재가열 시스템이 적용됩니다.
S자형 튜브는 다음과 같은 표준에 따릅니다 :
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
강철 등급 :
| 아철산염 | 오스테나이트 | 이중 통신 | 최고 이중 통신 | 니켈 합금 | 티타늄 |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
다른 합금과 강철 등급의 강관은 협정에 생산될 수 있습니다.
우리에 의해 실행된 품질 테스트의 일부는 다음을 포함합니다 :
| 부식시험 | 특별히 고객에 의해 요구될 때만 수행됩니다 |
| 화학분석 | 필요한 품질 기준에 따라서 행해진 시험 |
| 파괴적 / 기계적 시험 | 장력 | 견고성 | 평탄화 | 플레어 | 플랜지 |
| 역만곡과 Re. 편평 시험 | 관련 규격과 ASTM A-450과 A-530에 완전히 순응하여 실행된 채 고객들에 있는 고장이 없는 확대, 용접 & 사용을 보증하는 규범은 끝납니다 |
| 와류 시험 | 디지털 결함 표시 측정 시스템을 이용하여 하표면에서 동질성을 발견하기 위해 행해집니다 |
| 정수압시험 | 100% 정수압시험은 20Mpa/7s 관 누출과 우리가 지원할 수 있는 가장 큰 압력을 확인하기 위한 ASTM-A 450 기준에따르면 실행에 옮겨졌습니다 . |
| 내압 시험 하에 공기 | 공기 누출의 어떠한 증거도 확인합니다 |
| 육안 검사 | 패시베이션 뒤에, 관과 파이프의 모든 단일 단어 길이는 표면 결함과 다른 단점을 발견하기 위한 훈련된 직원에 의해 철저한 육안 검사를 받습니다 |
보충적 테스트 : 전술한 내용 검사는 별문제로 하고, 우리는 또한 공장 제품 보충적 검사에 밖에 도달합니다. 이것에서 수행된 테스트는 다음을 포함합니다 :
|
· 와류 시험 · O.P 테스트 · 라디오그래피 테스트 |
· 부식 테스팅 · 극소 테스트 · 대형 테스트 |
· IGC 테스트 · 초음파 시험 · 액체는 테스트를 관통합니다 |
후아 동 에너지 기술이 1985년 이후로 제품 S자형 튜브에 시작되었고 현재까지 이미 30 이상 개국에 300,000 톤 철강 S자형 튜브 이상을 공급했습니다.
Hua Dong Energy Technology deals with Austenitic Stainless Steel, Nickel Alloy Steel (Hastelloy , Monel, Inconel, Incoloy ) seamless and welded pipe and tube already more than 35 years, every year sell more than 50000 tons of steel pipe and tube. Our client already cover more than 45 countries, Like Italy, UK, Gernmany, USA, Canada, Chile, Colombia, Saudi Arabia, Russia, Korea, Singapore, Austrial, Poland, France , ....And our group branch company and factory have been already approved by :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
