열전달 시스템을 위한 ASME 표준이 있는 보일러 구성 부품 H 스퀘어 핀 튜브

제품 소개

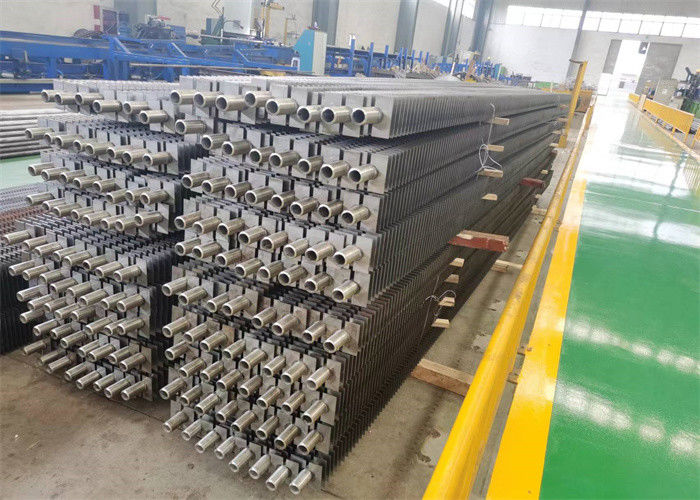

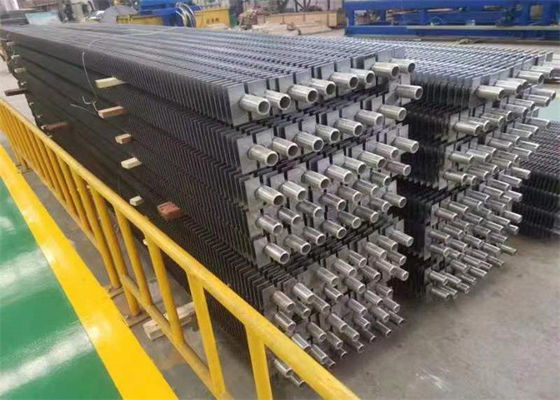

H 핀 튜브는 정사각형 핀 튜브라고하며 두 가지 유형의 H 핀 튜브가 있으며 하나는 일반적으로 정사각형이라고하는 단일 튜브입니다.
지느러미가 있는 관, 다른 하나는 일반적으로 직사각형 지느러미 붙은 관이라고 하는 이중 관입니다.그리고 고객 요구 사항에 따라
조작.직사각형 모양으로 인해 나선형 핀 튜브보다 더 큰 표면적을 제공합니다.사용 가능한 더 큰 표면적 때문에 이 핀 튜브는 주로 장비의 전체 ​​크기를 줄이기 위해 공기 가열 응용 프로그램에 사용됩니다.

H 자형 지느러미 튜브와 강관 사이의 융해율은 95 % 이상으로 높고 접촉 열 저항이 작고 열전도율이 좋습니다.열교환 튜브 번들 사이의 기류가 직렬 유동 특성과 유사하기 때문에 작동 중 열교환 표면에 먼지 축적이 적고 핀이 더 균일하게 닦입니다.H 형 핀 확장 영역의 유효 활용률은 나선형 핀 튜브보다 높으며 전체 열 전달 효율은 나선형 핀 튜브 번들보다 약 10 % 높습니다.

H 형 핀 튜브는 면적 팽창률이 높고 먼지 축적이 적으며 열 전달 효율이 높습니다.동등한 열전달 용량의 경우 열교환기는 가장 작은 공간을 차지할 수 있으며 고급 재료(즉, 압력 튜브)의 사용량을 최소화하고 저급 재료(핀)의 사용을 더 많이 사용할 수 있습니다.새로운 엔지니어링 프로젝트의 경우 열교환 기 배열의 높이를 줄이고 전체 무게를 크게 줄이고 서스펜션 시스템의 부하를 줄이고 전체 비용을 줄입니다.리노베이션 프로젝트의 경우 제한된 공간에 가능한 많은 열교환 영역을 배치하여 배기 온도를 낮추고 폐열 회수 효율을 높이거나 유지 보수가 용이하도록 유지 보수 공간을 늘립니다.

우리의 제품은 고객의 요구와 상황에 따라 수정할 수 있습니다. 우리는 안전하고 신뢰할 수 있으며 효율적인 H-핀 튜브를 설계 및 제조합니다. 또한 독립형 제품 품질 보증 시스템을 완료했습니다. H-핀 튜브의 생산은 높은 수준입니다. 열전달 효율, 연도 가스 저항이 있으며 작은 공간에 맞게 설계되었습니다.

명세서

1).열교환 영역을 추가하고 튜브 수를 줄이며 흄 속도와 마모를 줄이기 위해 흄 흐름 단면적을 늘립니다.
2).H 형 핀 튜브는 H 형 핀 튜브를 두 배로 만들 수 있으며 긴 튜브 행에 맞는 높은 강성을 제공합니다.
삼).H 형 핀 이코노마이저는 공간을 많은 작은 구역으로 만들기 위해 일렬로 배열되고 마모를 줄이기 위해 평균 공기 흐름.
4).스트레이트 채널로 최고의 재 불기 효과를 얻습니다.
5).컴팩트한 구조로 무게를 줄이고 제조원가를 낮춥니다.

인증

회사 프로필

Zhangjiagang Hua Dong Energy Technology Co., Ltd.는 보일러 및 열교환 기, 에너지, 석유 화학, 광업 분야에서 널리 사용되는 모든 종류의 스테인레스, 탄소 및 합금강 튜브 및 파이프, 강판 생산을 전문으로하는 하이테크 기업입니다. , 식품, 종이, 가스 및 유체 산업.그리고 우리는 ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834를 포함한 증명을 통과했습니다.

이 회사는 Zhangjiagang Hua Dong Boiler Co., Ltd의 자회사로, 35년의 역사와 1억 1천만 미국 달러의 연간 매출을 가진 중국 최고의 보일러 및 보일러 부품 제조업체입니다.우리의 제품은 미국, 호주, 베트남, 파키스탄, 알바니아, 캄보디아, 인도, 인도네시아, 한국, 필리핀, 터키, 사우디 아라비아, 독일, 러시아, 칠레, 시리아, 태국, 방글라데시, 프랑스, 알제리, 몽골, 싱가포르, 쿠바, 이라크, 이탈리아, 스페인, 일본, 유고슬라비아, 스리랑카, 체코, 키르기스스탄, 캐나다, 말레이시아, 영국 등.

위치:

우리 회사는 항구 도시인 Zhangjiagang 시에서 위치를 알아내고, 상해에서 멀리 120km, 소주에서 60km, 무석에서 60km 떨어져 있습니다.교통이 매우 편리합니다.
