높은 열전달 성과 보일러 탄미익 관 톱니 모양의 나선형 방열기 능률적인 관례
Product Details
| 재료: | 탄소강 / 합금 강 / 스테인레스 강 | 애플리케이션의 범위: | 열 교환 |
|---|---|---|---|
| 재 크기: | 작은 분진 | 상태: | 새롭습니다 |
| 상술: | 주문 제작됩니다 | 포장: | 철재 프레임 패키지 |
| 강조하다 |
톱니 모양의 나선형 핀 튜브,보일러 나선형 핀 튜브 라디에이터,높은 열전달 성능 핀 튜브 |
||
Product Description
높은 열전달 성과 톱니 모양의 나선형 탄미익 관 방열기 능률적인 주문화

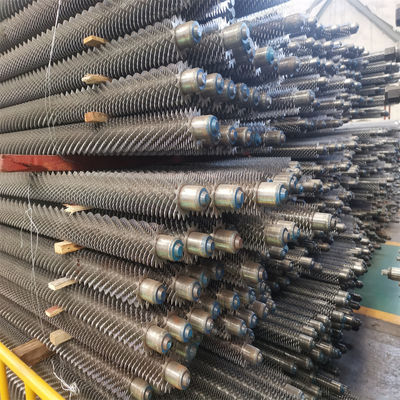

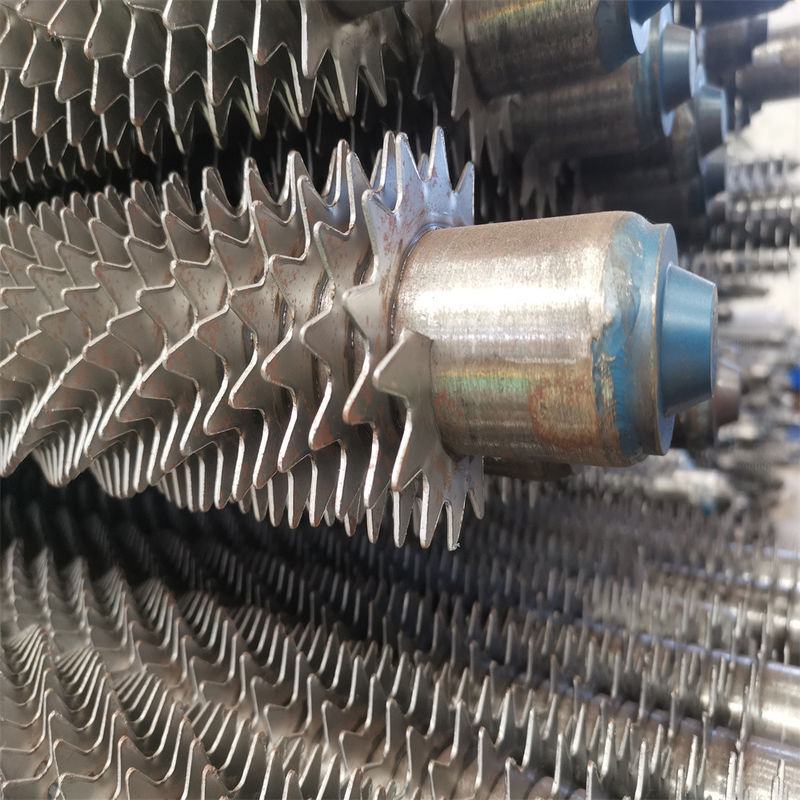

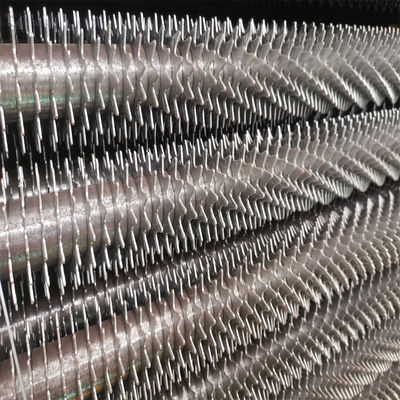

톱니 모양의 나선형 핀 튜브 설명
톱니 모양의 나선형 핀 튜브는 나선형 핀 튜브를 기반으로 개발된 특수 모양의 확장된 표면입니다.그 제조 공정은 고주파 용접 나선형 지느러미 붙은 관의 그것과 유사하지만 차이점은 톱니 모양의 나선 지느러미 붙은 관을 감기 전에 스트립의 간격을 잘라야한다는 것입니다.감을 때 절단된 부분이 자연스럽게 분리되어 톱니 모양을 형성합니다.고주파 용접에서 나선형 핀 호빙 권선 기술은 크게 감소 (변형)를 단순화 할뿐만 아니라 단단하고 고강도, 열 충격 및 기계적 충격과 결합하여 열 성능이 양호하고 흐름 손실이 적고 내식성이 강하며 상당한 확산이 있습니다. 표면, 저온 및 고온 조건에서 장기간 변형이 쉽지 않고 수명이 길며 유동 경계층이 파괴되고 열 전달이 강화됩니다.이 톱니 모양의 핀은 에어컨 및 보일러 이코노마이저에 널리 사용되었습니다.
컴팩트한 공간과 저렴한 비용
파이프 세트는 훨씬 컴팩트하고 테일 스모크의 높이를 잘 줄입니다.
총 중량이 크게 감소하고 서스펜션 시스템의 하중이 감소합니다.
이코노마이저 및 일체형 보일러 비용 절감.
연기 측면 저항 감소
유도 팬의 운영 및 투자 비용을 줄입니다.
장점
1. 좋은 내식성
마모는 주로 파이프에 대한 회색 입자의 영향 및 절단 효과로 인한 것입니다.마모는 30도 수준에서 파이프 주변이 가장 심합니다.S1/d=S2/d=2일 때 마모량은 평균값의 3배입니다.
기류 방향의 변화로 인해 2열의 마모가 가장 심합니다.S1/d=S2/d=2일 때, 두 번째 행은 첫 번째 행 마모의 2배이고, 후속 행 마모는 일반적으로 첫 번째 행보다 30~40% 더 높습니다.
첫 번째 줄의 배열은 순서의 첫 번째 줄의 배열과 동일합니다. 동일한 조건에서 세로 튜브 번들의 최대 마모는 지그재그 튜브 번들의 최대 마모보다 3-4배 적습니다.
파이프의 마모 속도는 연도 가스 속도 KV3.33의 불균일 계수에 정비례하고 비산재 농도 Ku의 불균일 계수에 정비례합니다.
H형 핀 튜브 이코노마이저가 순서대로 배열됩니다.H형 핀은 공간을 여러 개의 작은 영역으로 나누고 공기 흐름에 균일한 흐름 효과를 줍니다.광학 튜브 이코노마이저, 나선형 핀 이코노마이저 및 엇갈린 배열의 세로 핀 이코노마이저와 비교할 때 마모 수명은 다른 조건에서 3-4배 더 높습니다.
연소 가스 측 댐퍼는 굽힘 부분을 보호합니다.
2. 먼지 축적 감소
배관의 뒤쪽과 바람이 부는 측에 재 형성이 일어납니다.배관을 어지럽혀 청소하기 쉽고 뒤쪽에 쌓이는 먼지가 적습니다.배관을 순서대로 배열하면 기류가 쉽게 흘러내리지 않기 때문에 파이프 뒤쪽에는 잘못된 기둥보다 파이프 배열에 재가 더 많이 축적되어 있습니다.
h 형 핀은 파이프의 양쪽에 용접되어 재가 쌓이지 않고 기류가 직선으로 흐르고 기류 방향이 변하지 않으며 핀에 재가 쌓이지 않습니다.
h 형 핀의 중간에 4-10의 간격이 남아있어 공기 흐름을 안내하여 파이프 핀을 청소하여 먼지를 축적 할 수 있습니다.
핀의 나선형 각도가 흐름 방향을 안내하므로 핀 튜브의 재 축적이 더 심각하고 느슨한 재를 형성하지 않는 이코노마이저를 사용할 수 없습니다. 현장 작동은 h 형 핀 튜브에 재가 축적되지 않는 것으로 나타났습니다. , 나선형 지느러미는 심각합니다.
핀이 축적된 재의 표면과 뒷면에 용접될 때 핀을 따라 공기의 흐름에 의해 길이 방향 핀 튜브가 형성됩니다. 일부 영역은 먼지가 축적되기 쉽습니다.
양쪽에 직선 채널을 형성하는 H형 핀은 최고의 블로잉 효과를 가지고 있습니다.
3. 컴팩트한 공간과 저렴한 비용
파이프 세트는 훨씬 컴팩트하고 테일 스모크의 높이를 잘 줄입니다.
총 중량이 크게 감소하고 서스펜션 시스템의 하중이 감소합니다.
이코노마이저 및 일체형 보일러 비용 절감.
4. 연기 측면 저항 감소
유도 팬의 운영 및 투자 비용을 줄입니다.
| 안건 | 베이스 튜브 외경 (mm) |
베이스 튜브 두께(mm) | 핀 높이(mm) | 핀 두께(mm) | 핀 피치(mm) |
| 범위 | 25.4mm ~ 1600mm | 2.5mm ~40mm | 0.5mm ~ 20.0mm | 0.5mm ~ 3.0mm | 5mm ~ 25.4mm |
| 재료 | 탄소강, 합금강, 스테인리스강 | ||||
| 길이 | 0<L≤ 12000 | ||||
