더 나은 효율을 위해 열 교환 영역을 추가하고 튜브 번호 H 타입 핀 튜브를 줄여

더 나은 효율을 위해 열 교환 영역을 추가하고 튜브 번호 H 타입 핀 튜브를 줄여

제품 설명

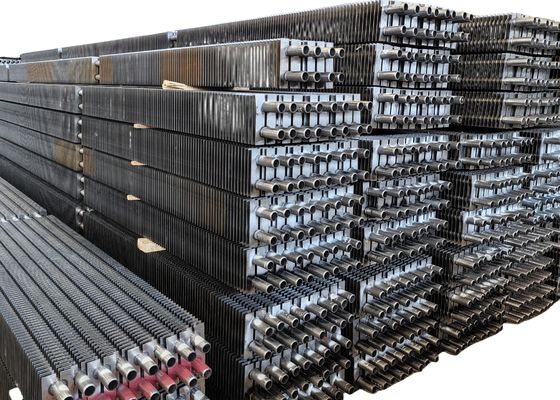

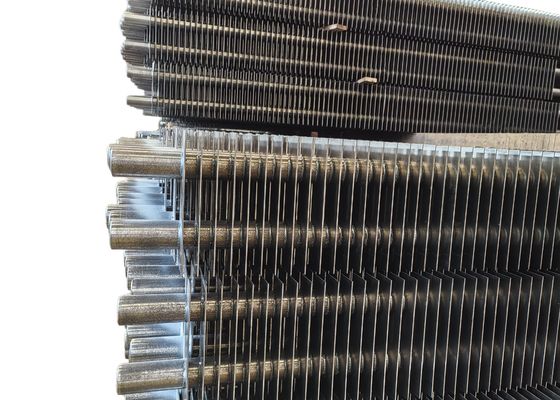

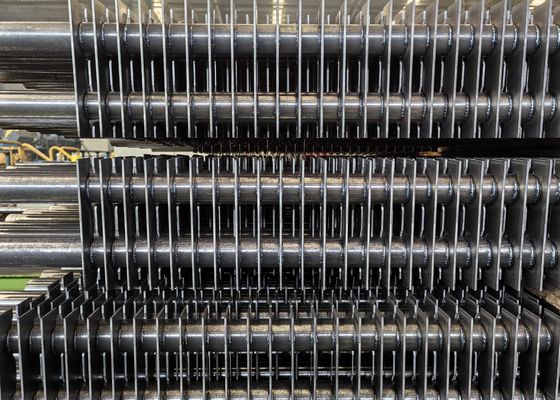

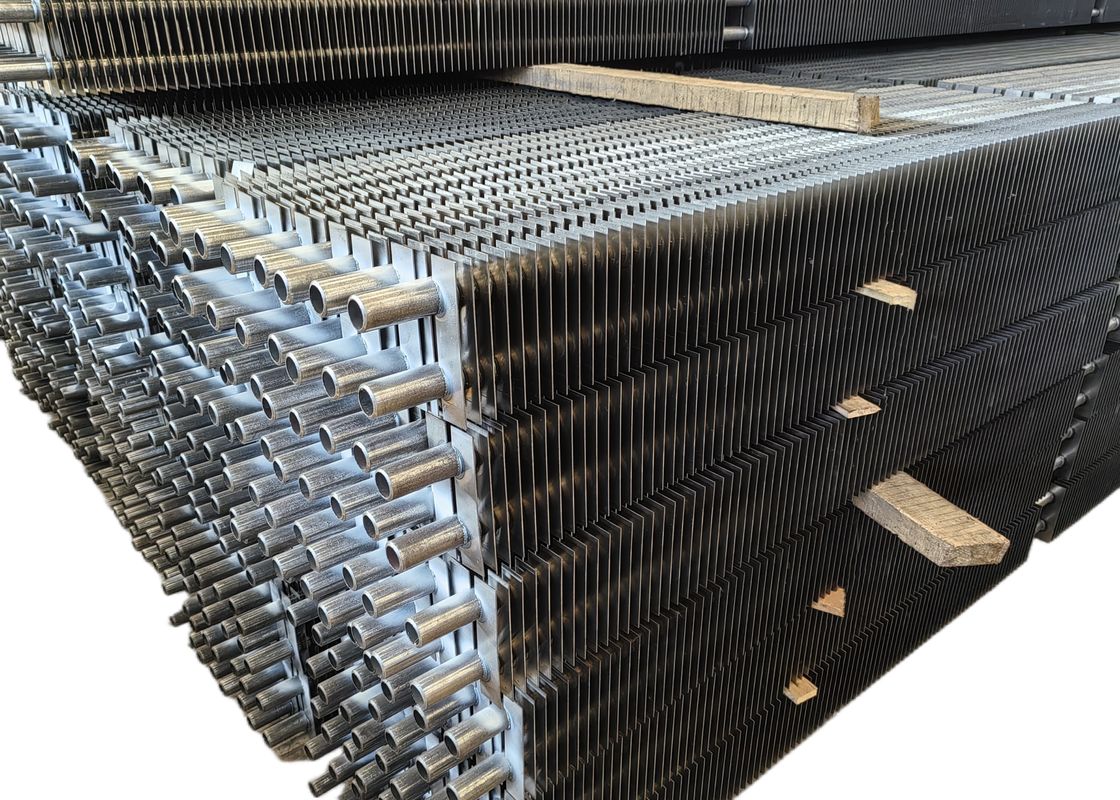

H형 핀 튜브는 발전소 보일러, 산업용 보일러,산업용 오븐구조적 설계의 측면에서 H형 날개 튜브는 튜브의 재에 노출되는 부분에 대해 별도의 구조를 채택합니다.스파이럴 핀 튜브의 단점을 극복하여 먼지가 쉽게 축적됩니다., 플러그 재, 가스 저항, 그리고 그것은 나선 날개 튜브의 개선 된 제품입니다. 또한 날개 튜브의 갈비뼈는 캔티레버 빔 구조를 형성합니다.그리고 펄스 공기 흐름의 작용 아래, 갈비뼈가 진동하여 재 염색 치료에 더 유리한 것입니다.

장점

1. 열 교환 영역을 추가하고 튜브의 수를 줄이고, 또한 연기의 흐름 섹션 영역을 증가 연기의 속도와 가열을 줄이기 위해.
2H형 핀 튜브는 H형 핀 튜브의 두 배로 만들어질 수 있고, 긴 튜브 행에 맞게 고직성이 있습니다.
3H형 핀 경제자, 공간을 작은 구역으로 줄여서, 가열을 줄이기 위해 공기의 흐름을 평균합니다.
4가장 좋은 재방사 효과를 얻기 위해 직선 채널.
5무게를 줄이고 제조 비용을 줄이기 위해 콤팩트 구조.

건축물

1핀 튜브 열 교환기는 껍질과 핀 튜브 조립으로 구성됩니다.

2핀은 열 교환 튜브의 효과적인 표면 면적을 증가시키기 위해 사용됩니다.

3핑 튜브는 튜브의 외부의 열 전달 계수가 내부의 열 전송 계수보다 현저하게 낮을 때 사용됩니다. 액체에서 기체로, 증기에서 기체로 열 전달과 같이예를 들어 증기-공기 열 교환기, 열 유체에서 공기 열 교환기, 유체의 한쪽에서만 확장 된 표면이 필요할 때 또는 작동 압력이 한쪽 유체에 포함되어야 할 때.

기술 매개 변수

중간 공기, 연소 가스, 열유, 물, 소금, 냉각물 등
온도 표준 열 교환기 560 ° C로 특수 재료로 더 높을 수 있습니다
파이프 재료 탄소제철, 스테인리스제철, 합금 또는 특수재료
소재: 탄소제철, 스테인레스제일, 비철금속, 합금 또는 특수재료
열 단열 & 표면 처리 고객 사양에 따라

특징

1장비의 몸은 장기적이고 안정적인 동작을 보장하기 위해 많은 모듈로 설계 될 수 있습니다.

2. 더 많은 열 전달 영역과 더 적은 누출을 추가하기 위해 열 교환 지역을 확대 할 수있는 컴팩트 구조

3. 열 전달 효율을 향상

4구조 배열: 직선 또는 계단 배열

1우리의 제품은 고객의 필요와 상황에 따라 수정될 수 있습니다.
2우리는 안전하고 신뢰할 수 있고 효율적인 H-핀 튜브를 설계하고 제조합니다.HD BOILER는 또한 독립적인 제품 품질 보장 시스템을 완성했습니다.
3H-핀 튜브의 생산은 높은 열 전달 효율을 가지고 있으며 연소 가스 저항을 가지고 있으며 작은 공간에 설계되었습니다.

사양
