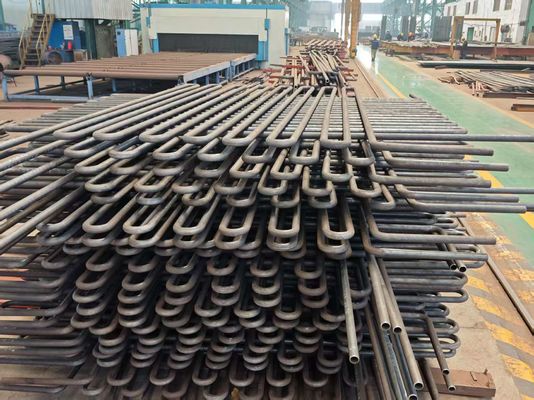

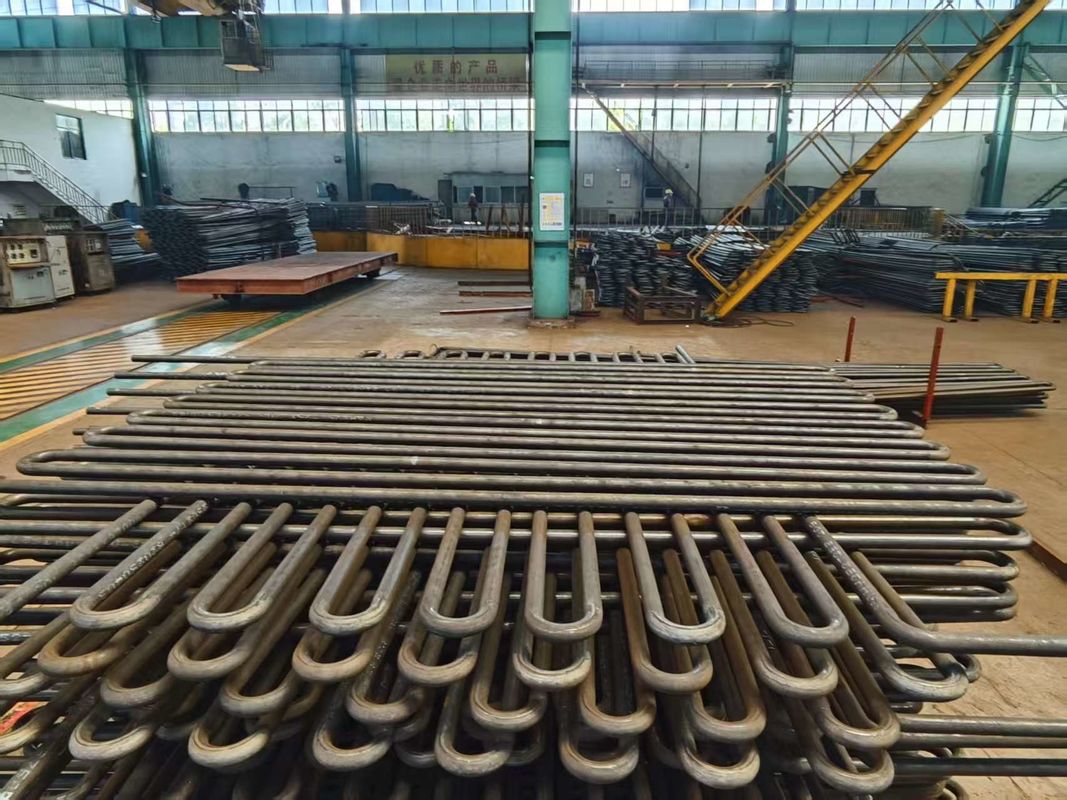

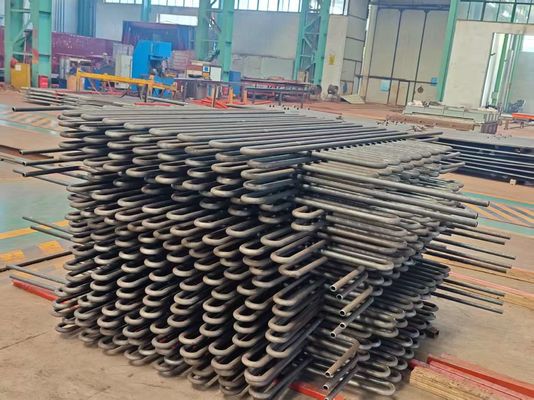

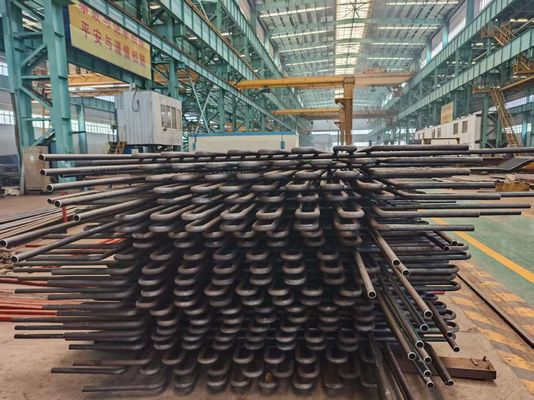

고효율 스펜틴 열 교환 튜브 사용자 지정 방향

고효율 스펜틴 열 교환 튜브 사용자 지정 방향

뱀 튜브 의 설계 에 있어서 어떤 요인 들 이 고려 됩니까?

주요 요인은 구부러지기 반지름, 물질의 부식 저항, 열 확장 계수 및 유체 압력 하락을 최적화하는 것입니다.

우리가 수행 한 품질 테스트 중 일부는 다음과 같습니다:

추가 테스트:앞서 언급한 테스트 외에도 제조된 제품들에 대한 추가 테스트를 수행합니다. 이 테스트를 통해 수행되는 테스트는 다음을 포함합니다.

제품 소개

U-Bend 파이프는 다음 표준을 준수합니다:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

강철 등급:

다른 합금 및 강철 등급의 튜브는 합의에 따라 생산 될 수 있습니다.

기술 요구 사항:

직관 튜브 굽기 표준 사양:

ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 등

표기:튜브 전체 길이를 표시 기계에 의해 굽기 전에 (열기 후 구부러진 섹션)

표지 없이 치료)

참고:U-Bending Tube의 직선 부분에 구부러진 후에도 표시가 가능합니다.

U-Bend 파이브:

-TEMA RCB 2.31 튜블러 교환기 제조자 협회의 표준 (9판).

-ASTM A688/ASME SA688 오스텐리트성 부식 저항의 용접 된 튜브 표준 사양

식수 보일러용 강철 등급

-ASTM B163/ASME SA163 니켈 및 니켈 합금 튜브에 대한 표준 기술 요구 사항

콘덴서와 열 교환기

- 고객 사양

굽기 반지름:1.5*OD (외선 지름) ~ 1500mm

반지름이 1.5 *OD보다 작거나 같을 튜브를 주문 할 때 기하학의 정확성에 동의해야합니다.

직선 파이프 최대 길이: ((굽기 전): 35000 mm.

다리 길이는:미니 1미터, 최대 16500mm (최대 R=1500mm)

참고:다른 크기는 합의에 따라 제공됩니다.

열처리:U-굽기 후 스트레스 완화 (굽기 부위 더하기 각 다리에 대한 300MM).

U 굽기 후 수정적 시험: 최대 시험 압력 600 바, 10 세컨트 浸泡

비물질화 물, 압축 공기 정화

포장: 운송에 적합 한 강력한 대칭 크기의 선공연 된 나무 상자

각 튜브 길이, 반지름, 지름, PO 요구 사항에 따라 그리고 폴리에틸렌으로 포장

튜브의 양쪽 끝에 부드러운 플라스틱 뚜?? 이 있는 필름.
